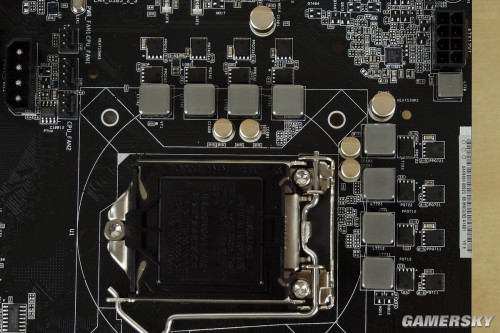

CPU供电部分:
Premium Alloy Choke合金电感,可有效提升 90% 的饱和电流,同时具有高度防磁及阻热效果,使主板运作更稳定有效率
Nichicon 12K顶级白金电容,105°C环境温度具备至少12000小时的使用寿命,其他高阶主板采用10000小时寿命的固态电容。

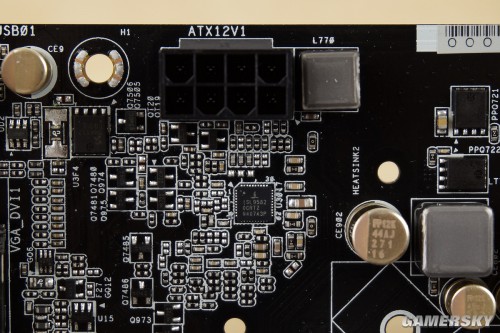

Intersil英特矽尔ISL9582 ,CPU PWM 4相供电管理芯片,所以极限玩家3实际为4相通过电感并联实现等效8相,每相供电配置1上桥Sinopower SM4337、1下桥SM4336 MOSFET。

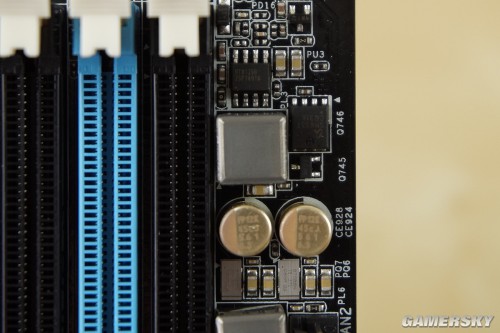

内存供电也有体现超合金用料,图中底部2颗灰色扁平的德州仪器CSD87588N NexFET,即次时代MOS,可提供更低的Rds(on)仅仅2.9 mΩ阻抗,不仅拥有更低的工作温度,也能使内存插槽供电更有效率。
图上还有一颗Richtek立琦RT8120B,内存1相供电管理芯片,所以内存供电也是通过并联实现等效2相。
