测试显卡微星GTX 960介绍:散热与板型
微星GTX 960 GAMING 2G全长26.5cm,与同系列的GTX 980 GAMING相同, 达到旗舰长度。

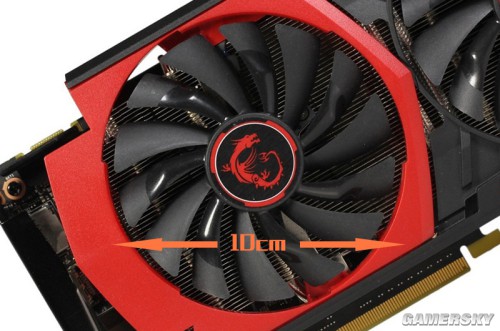

非公版显卡散热风扇中中达到这个尺寸的也数凤毛菱角了,超大的直径使散热器高度不得出超出显卡PCB的上边缘。经过独特流体力学设计的扇叶可以产生强大风压吹透密集的散热鳍片,同时风量亦有所保证。

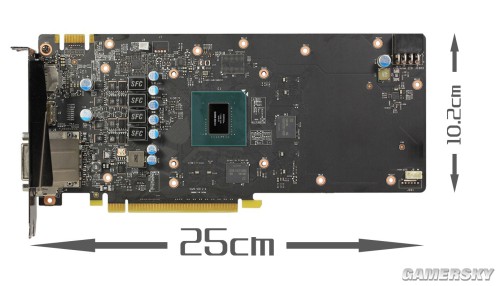

PCB长度比整体长度略短,高度超过显卡全高PCB标准,为10.2cm。因为GTX 960的GM206芯片不需要配套规模庞大的供电模组,显存也仅需四颗,所以PCB上空出很大一片区域。

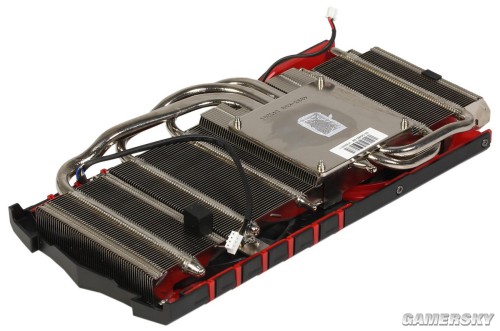

微星GTX 960采用的TwinFrozr五代散热器与GTX 980 GAMING所用的结构相同,只是减少了一根热管。总共配备三根6mm直径纯铜镀镍的烧结热管,采用回流焊工艺与散热鳍片结合,相比低成本的穿Fin工艺,结构十分牢靠,热传导更稳定。
