散热器细节一:

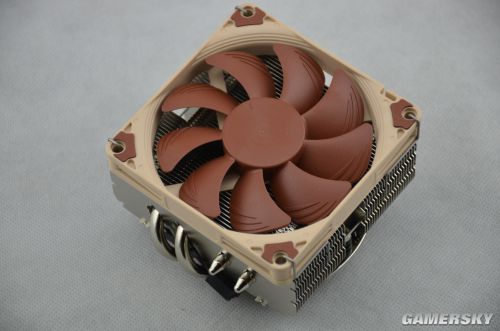

散热器主体俯视图,其实散热器的做工可以说非常板正,有点像一个正方体。不过为了保持ITX平台的兼容性,所以散热器仅仅是增加了散热鳍片的高度,并没有增加风扇高度(仍是使用的超薄风扇)。

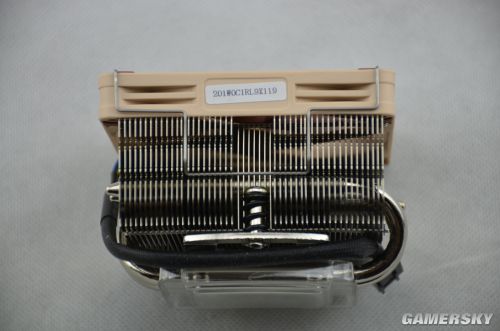

NH-L9x65的散热鳍片共计50片,同时散热扣具在使用默认规格的风扇时是扣在下层(该散热器支持9025规格的风扇,散热器的侧面也预留除了厚风扇的扣具位)。
猫头鹰的NH-L9x65除了散热鳍片之外,还使用了4根热管进行散热,分居左右两侧采用了交错式穿插的方式,这样做的好处也是能够增加散热器的稳定性。

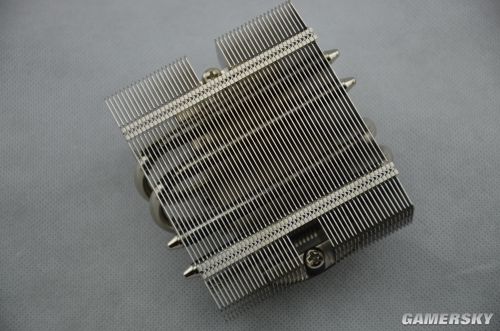

单独散热器鸟瞰图,散热器采用了扣Fin工艺,除了中间螺丝位的7个散热鳍片,其它的散热鳍片还是比较饱满的,同样因为风扇遮挡的关系,用户在安装散热器时需要先把风扇取下才可以进行螺丝固定。
