AMD Radeon R9 FuryX显卡详测 复仇女神的怒吼!

2015-06-25 10:37:35 来源:超能网 作者:未知 编辑:听风飞舞 浏览:loading

AMD R9 Fury X显卡PCB拆解:4+2相供电(一)

  AMD的Fury X显卡使用了HBM显存,除了性能之外其最大优势就是高集成度,所以Fury X相比以往的旗舰卡有了完全不同的PCB设计,长度从之前的10.5寸降低到了7.5寸,真的是短小精悍,而且这跟当初NVIDIA在公版GTX 670上使用短PCB的感觉不同,后者因为功耗更低,电路不需要多复杂,所以PCB看上去有很空的感觉,而Fury X完全不同,AMD高端公版显卡的做工一直都很赞的。

游民星空
Fury X显卡的PCB(点击放大)

游民星空

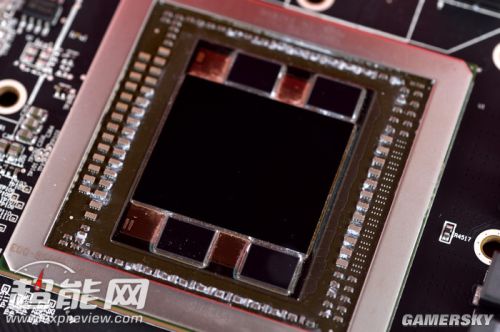

整个“GPU核心”

  Fury X的PCB上除了供电电路之外就是这个“GPU核心”了,由于设计上的极大改变,Fury X上已经不需要单独的显存颗粒,节省了大量空间。

游民星空

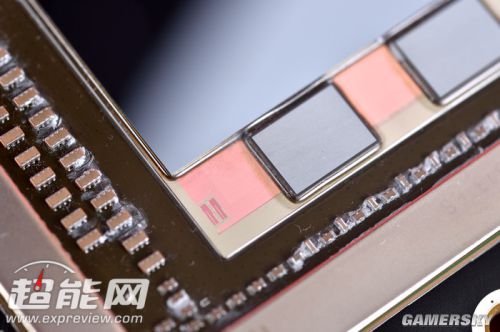

GPU核心、HBM显存及中介层,详情可以参考前面的技术介绍

游民星空

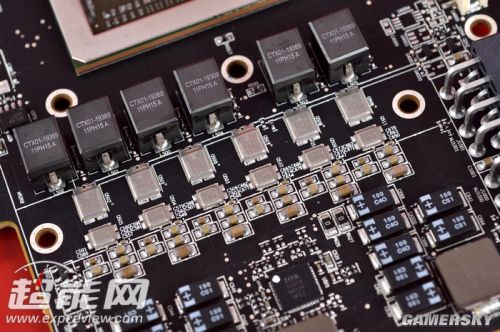

4+2相供电电路
