微星X99的 CPU插槽为何多几针?
主板是承载一切的基石,小编有必要介绍一下本次测试使用的主板:微星的旷世神作——X99A GODLIKE GAMING。它以6666元的售价问鼎世界上最贵的桌面级主板,有两个型号,一个叫做X99A GODLIKE GAMING,为微星传统的红黑配色,另一个就是小编测试用的这款X99A GODLIKE GAMING CARBON,主板装甲中融入货真价实的碳纤维元素。如果说前者是奢靡的豪华轿车,后者便像一台拥有巅峰性能的定制超跑。
下文中我们将其简称为X99A CARBON。
X99主板脱胎于服务器/工作站芯片组,它的Intel官方板型就比最常见的全尺寸ATX标准还要宽一些,达到27cm,而后者是24.5cm,这样便于容纳四通道内存布线及插槽。长度方面两者倒没什么区别。

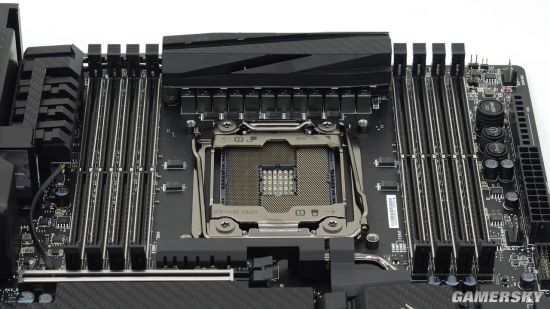

四通道内存插槽分布于CPU插槽两侧,从左往右数分别是通道1、2、3、4,标准规格的X99每个通道提供两个内存插槽,不将每个通道插满也可以正常工作。
魔鬼在细节,微星GODLIKE之所以卖那么贵,是因为它拥有许多其它主板难以企及的设计。敢在CPU针脚上做文章的厂商可不多,相比其它X99主板采用的标准2011针插槽,GODLIKE的CPU插槽为2036针,额外的针脚强化了Intel Extreme系列CPU(后缀X的,例如5960X)与DDR4内存控制器的稳定性,支持更高的内存频率和电压。
本次测试中5960X的Ring能轻松同步4GHz应该就是它的功劳!
大多数主板的PCB层数只有4层,而即便是豪华版产品也至多为6层,像X99 CARBON这样用8层板的产品屈指可数。它可以大幅强化整个主板的电气性能,尽可能降低线路之间干扰,营造出绝佳的电磁环境。PCB层数和成本可是息息相关的,要比多几颗电容、几个电感影响大得多。
