六相十二回路数字驱动CPU供电
CPU供电是主板供电系统里的重中之重,为了支撑八核16线程CPU再加超频的庞大功耗,微星X99 CARBON的CPU外接电源设计成了8pin+4pin,多出来的4pin为电流承载力创造了充分冗余。

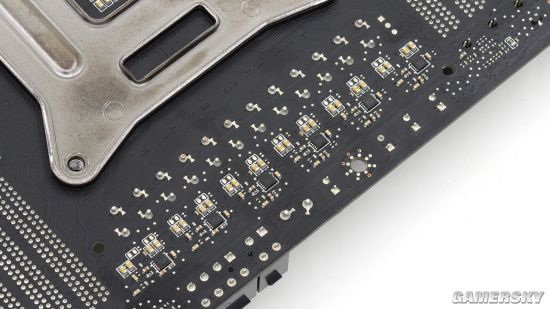

供电系统部分微星采用DrMOS加数字驱动设计,使损耗和发热都控制在一个较低的水平,采用6相位主控信号扩展为12回路布局,确保输入到CPU中IVR的电压稳定精确。
相比以前主板上动辄20几回路的供电,6相12回路的规模确实不算很大,不过X99A CARBON这么设计也是有原因的。Haswell内核的CPU将控制核心工作电压的VRM整合进了CPU内部,也就是说主板上的供电系统的主要任务是向CPU的VRM提供一个1.8V左右的输入电压,至于核心工作电压是否稳定,主要是由CPU的VRM决定,所以主板供电规模做的再大也只是然并卵,徒增成本而已。这方面微星还是比较理性的。

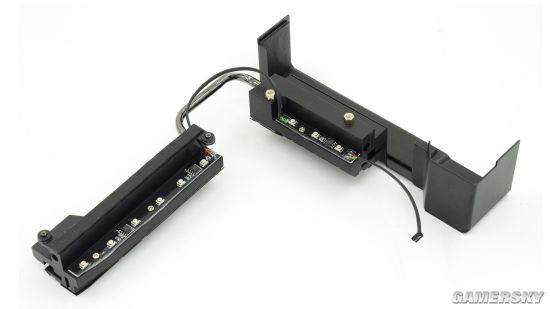

供电模块的散热片由两部分铝材构成,之间由热管串联。值得注意的是散热片反面安装有许多支持RGB的LED灯珠,它们构成了该产品主推的灯光特效主题。
