难逢敌手的新甜品 详测首款14nm显卡Radeon RX 480

“北极星”Polaris 10核心规格架构解析（二）

　　而更大的L2缓存，则让AMD Polaris 10 GPU对带宽的要求有着一定程度的降低，降低显存的耗电量，进而提升其能耗比，并为AMD Polaris 10 GPU的显存压缩带来一定好处，在不改变显存位宽和频率的前提下，有效提升显存带宽。

　　接下来要进行说明的，是AMD Polaris 10 GPU逻辑架构图中多出来的HWS（硬件寄存器）单元，它是AMD为了2016年爆发的前沿科技——VR虚拟现实而设立的模块，意在针对VR虚拟现实的音频、视频与实时任务进行优化，提高硬件资源的利用率。

　　最后，AMD Polaris 10 GPU的显示引擎将正式支持HDMI 2.0a、DisplayPort 1.3两大最新输出标准，同样为4K体验打好了基础。而早在Hawaii GPU中就已经出现了的Crossfire XDMA也得以继续沿用，出现在了Polaris 10 GPU内部，因此，各位玩家在使用Radeon RX 480显卡组建多卡平台时，将继续体验“无桥交火”这个在R9 290X身上被称为“黑科技”的功能。

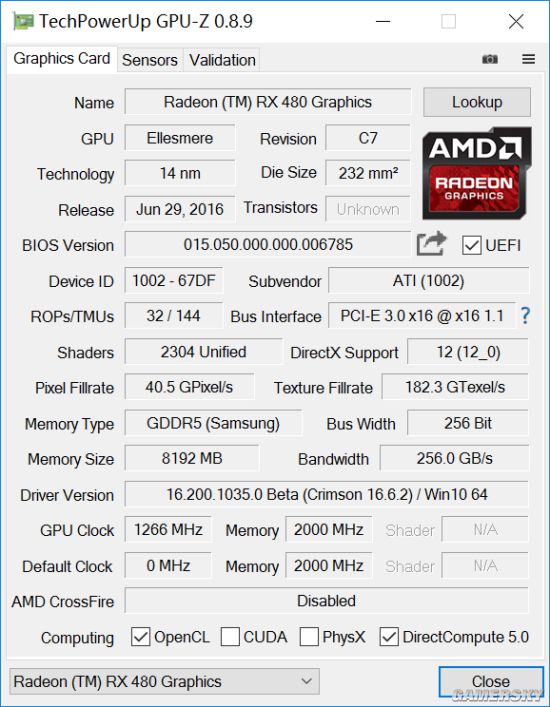

　　除去架构细节上的优化之外，我们还可以了解到由于Polaris 10是面向甜点级别的GPU，在规格上自然无法与Hawaii、Fiji这两款曾经的旗舰级GPU相媲美，但36组CU（2304个流处理器）对应4组着色器引擎的规格，依旧保证这款产品拥有不错的规格。另外，由于AMD Polaris 10 GPU的显存配备回归GDDR5，其布局似乎“回到从前”了，由1个32bit显存控制器，对应1枚容量1GB GDDR5显存颗粒，组成了256bit（8个显存控制器）、8GB GDDR5（8枚显存）的显存规格。再加上Radeon RX 480的GPU-Z截图，我们还可了解到它的GPU频率被设定为1120/1266MHz，显存频率设定为2000MHz。

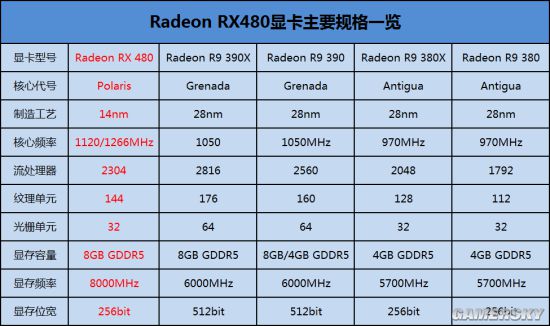

　　上图为RX 480与R9 390X、R9 390、R9 380X和R9 380的规格对比图，供各位进行参考。
