影驰RTX 2080Ti大将散热解析
非公版PCB的研发需要时间,这次架构变化剧烈,核心面积暴增,NVIDIA各合作厂商需要加以时日才能吃透,所以这次几乎所有第一批亮相的非公版RTX 2080Ti都直接采用公版PCB设计,加以匹配各家的散热方案,影驰大将也不例外。

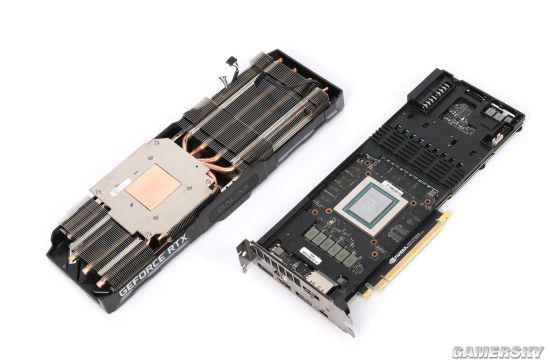

我们都知道FE版的解决方案是将散热器和各元件散热接触面整合在一起,影驰则采用独立设计,这样不但可以让风扇穿透鳍片的气流直击铝板,更大的好处是便于日后的除尘维护。玩家可以将散热器单独拆下,不用动这块铝板,从而保全了里面极易破损的导热硅脂垫。硅脂垫一点缺损、供电模块的散热将得不到保障,而绝大多数用户都没有替换的备件。

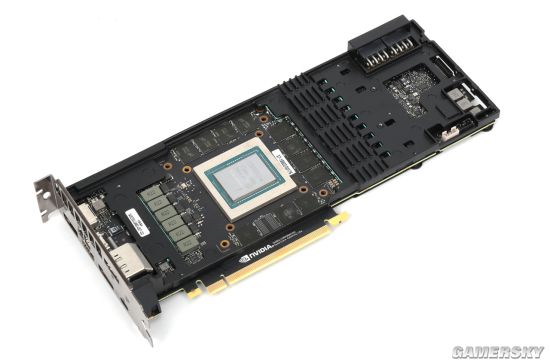

铝板和PCB结合的天衣无缝,面面俱到,每一处发热点都照顾到了

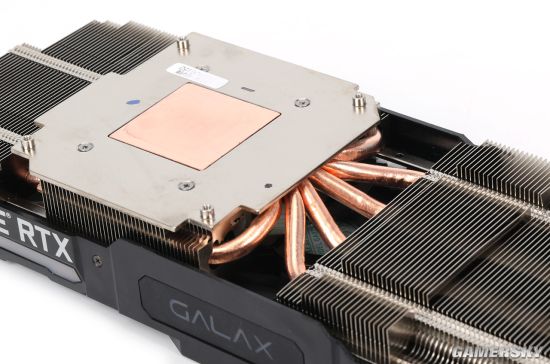

大将的散热器拥有6根6mm纯铜热管,穿过两侧的鳍片阵列,鳍片似经过镀镍处理,长久使用也不会出现难看的氧化瘢痕。 核心导热面采用纯铜设计,表面打磨水准为中上,看不到切削与拉丝的痕迹。镶嵌在铜底周围的是与热管压固在一起的铝板,它负责显存的散热。

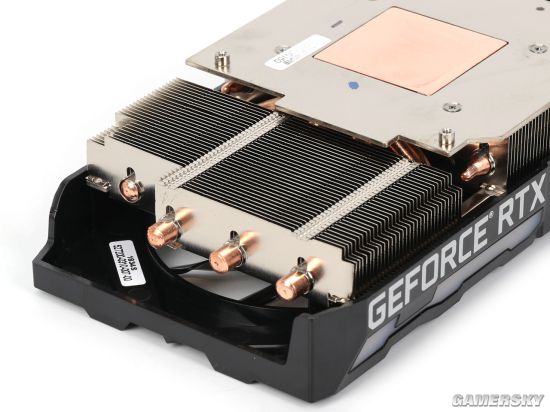

热管与鳍片采用回流焊工艺结合,成本较高,导热效果稳定,结构强度好
