影驰RTX 2080 GAMER散热与PCB解
RTX 2080 GAMER的结构比RTX 2080Ti大将简单一些,这里用一页篇幅就够了。

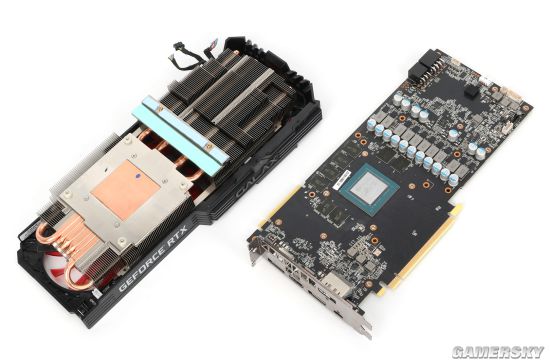

RTX 2080 GAMER没有独立的全覆盖的散热板,它的供电都集中在了一起,只要在散热器对应位置上添加一个接触面就能搞定。这种解决方案在此前的非公版设计中屡见不鲜,实践证明非常简单有效的。

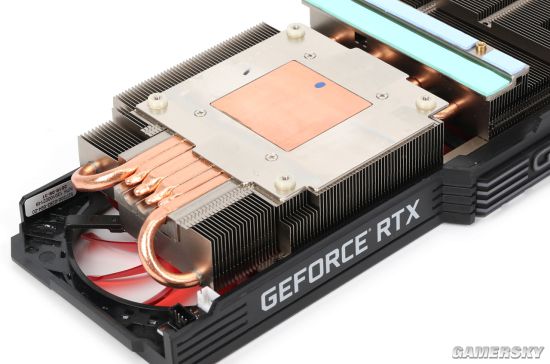

RTX 2080 GAMER也采用了6根纯铜热管,好像其中一根直径4mm?其余5根为6mm。

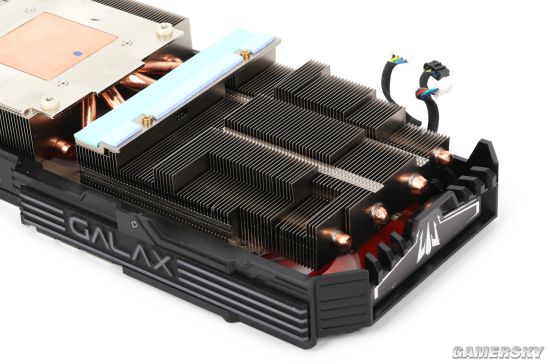

这里厉害了,覆盖在供电模块上的鳍片阵列,挖出复杂的形状用以适应PCB上高低起伏的贴片元件。热管与鳍片同样采用回流焊工艺固定,不过RTX 2080的鳍片没有经过镀镍处理,可能是为了节省一点成本吧。

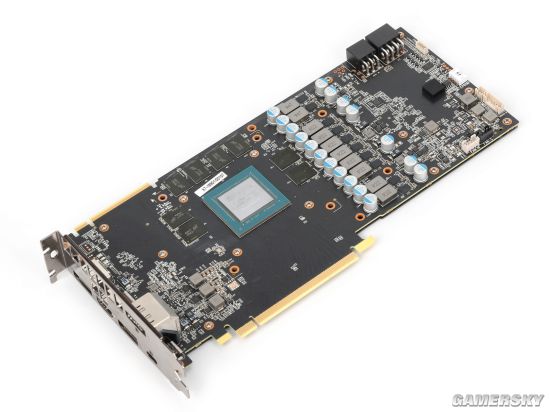

可以肯定的是,影驰RTX 2080 GAMER的PCB绝不是公版,一是它的高度超过了PCI-E挡板标准,二是公版上没有铝壳电容,而是贴片钽电容。可是又看着似曾相识不是?
其实老玩家一看就明白,影驰使了个小聪明,依照公版RTX 2080的成熟走线方案,稍微加高了一点PCB尺寸,又把钽电容全部用铝壳直插电容替代,这样便抢先制作出自家的非公版。

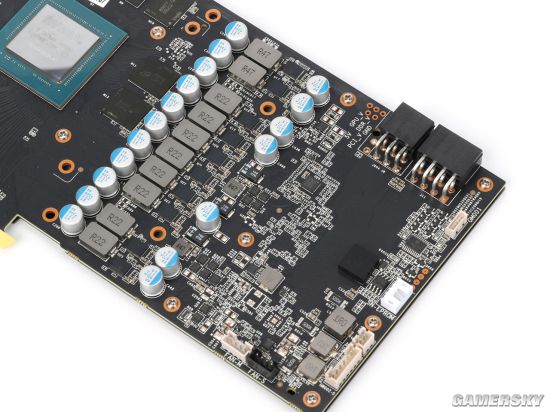

RTX 2080 GAMER的供电依然能是核心8相+显存双相,功率IC还是采用DrMOS,铝壳电容成本虽不及公版上用的钽电容,但影驰替换的FPCAP(原富士通)也是日系大牌。
