大海无垠的扩展接口
我们首先说X399主板最为重要的部分,也可以算是TR平台的核心优势之一:PCI-E通道,除了PCI-E插槽之外,它还衍生为M.2插槽、USB接口。

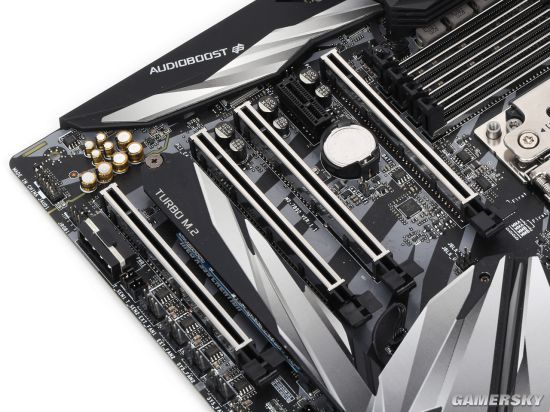

微星X399 CREATION一共有五条PCI-E插槽,它们全都直接连通到CPU,其中四条包裹着金属护甲的为PCI-E 16×标准显卡槽,通道配置从上到下为16+8+16+8,可以用来组建四路SLI和交火(只要显卡和桥接器支持),另外一条为PCI-E1×,适合用于额外扩展设备,比如独立声卡、采集卡。
有人疑问,既然TR有64条PCI-E通道,干嘛不做成16×4的显卡槽?原因很简单,还有存储、USB等设备需要用到PCI-E通道,不可能全都给显卡,再说,多路互联中的第三、第四块显卡利用率会急剧下降,连PCI-E3.0 8×都用不满,16×完全就是浪费了。

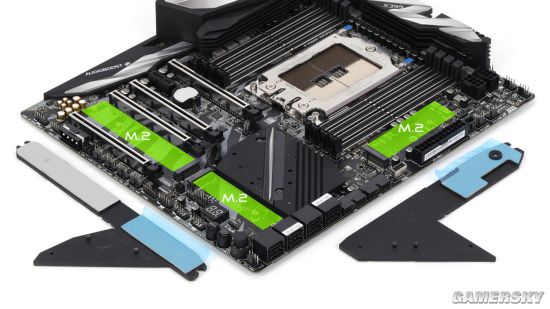

微星X399 CREATION主板提供三个M.2接口,通道标准皆为直连CPU的PCI-E3.0 4×,目前这是让Intel望尘莫及的。其中M.2插槽1和插槽3支持2242/2260/2280三种尺寸的SSD,最左侧的插槽2除了上述三种尺寸外还支持尺寸最长的22110。

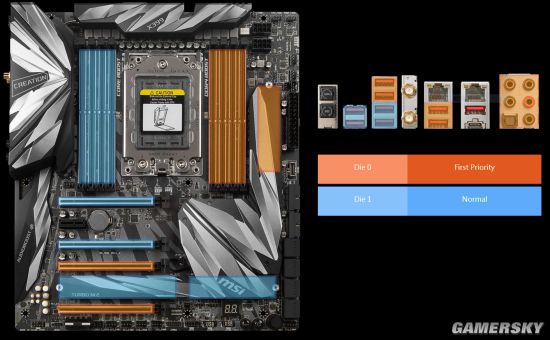

前面在介绍CPU时,提到TR四个IDE当中有2个DIE作为IO核,上图显示了每个DIE联通的接口和设备。也就是说背板上8个USB3.0 Type-A接口都是CPU的PCI-E通道衍生的,另外一个USB3.0 Type-A+C则是联通到南桥。
通常主板背板上的Type-A+C都是由第三方的Asmedia主控的USB 3.1_10Gb通道,但是它的位置却与Type-C所提倡的易用性相悖,所以微星在这款主板上采取了一个更优化的做法:将不易插拔的背板Type-C设计为南桥支持的普通USB3.0,而Asmedia芯片支持的USB3.1则用在机箱前置面板上。

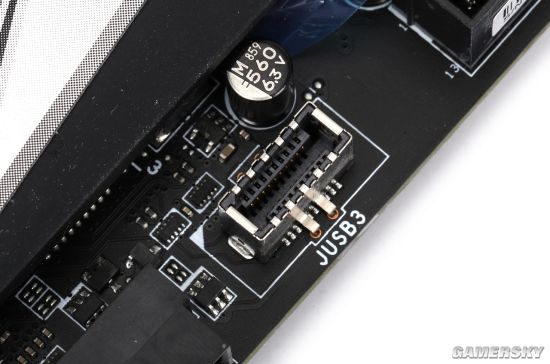

Asmedia主控的USB3.1 Gen2接口,速率10Gbps,用于机箱前面板
除了接口之外,I/O背板上还提供了CMOS设置一键清除和BIOS一键恢复,尽管针对开发人员设计,但如此重要的玩家属性还是不能省的。网络配置方面,采用稳定可靠的Intel 1211双千兆有线网卡+Wireless-AC 9260千兆无线网卡,最高速度1.73Gbps,支持蓝牙5.0。
微星改进了Wifi天线,外观和信号都比原来更好,只是底座里没有磁铁了
