长城G7全模组金牌电源评测比肩铂金性能的堆料王

2019-01-31 15:05:00 来源：游民星空[原创] 作者：尹晓峰编辑：Firebird　浏览：loading

　　电源拆解

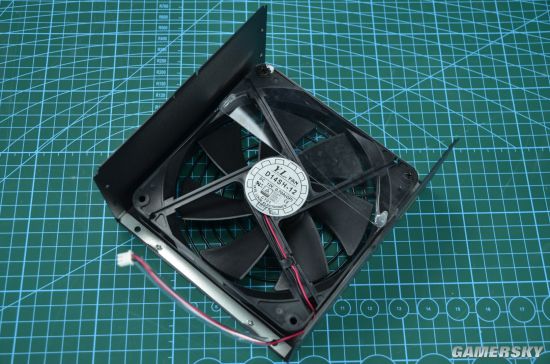

　　长城G7使用来自台系悦伦14cm散热风扇，这个品牌也是G系列的“标配”，风扇型号为D14SH-12，拥有七个扇叶，规格为12V/0.7A。

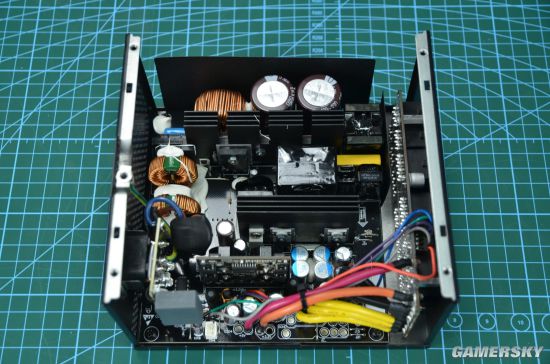

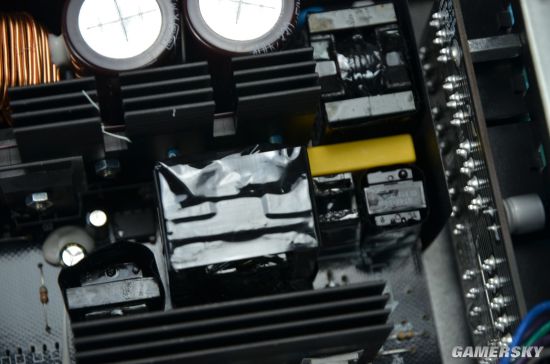

　　长城G7采用主动式PFC+LLC谐振+同步整流和DC-DC设计，是中高端电源中较为常见的方案，由于电源较小元件排列比较紧凑，整体来看还是比较有序的。

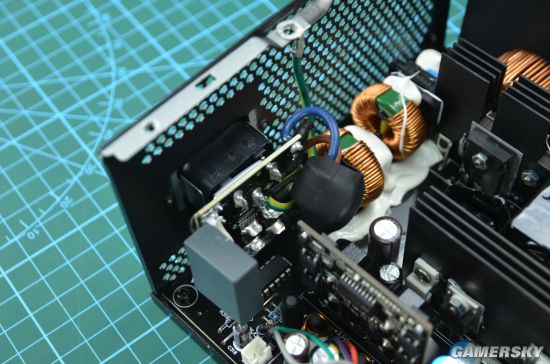

　　电源使用2+1级EMI整流电路，一级EMI电路集成在电源输入后方的独立PCB板上，并有一个X电容和一个Y电容，负责滤除差模干扰和滤除共模干扰。

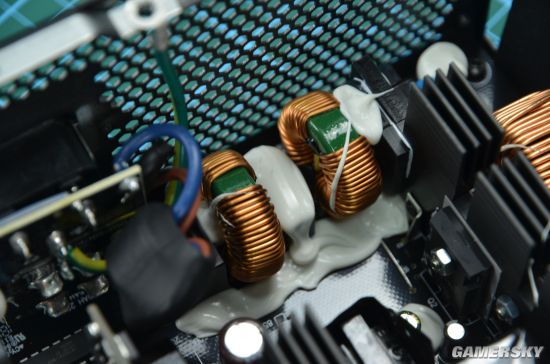

　　二级EMI集成在主PCB板上，拥有两个共模电感，电容则用乳胶进行固定，保证运输途中不会损坏。二级EMI会在一级EMI的基础上进一步滤波，保证供电电流的纯净。
