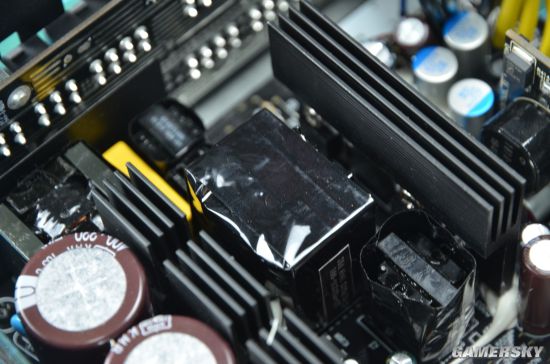

LLC谐振电路位于PFC左侧,是提升电源转化效率的重要元件之一,主变压器经过长城强化设计,为电源稳定性提供保证。

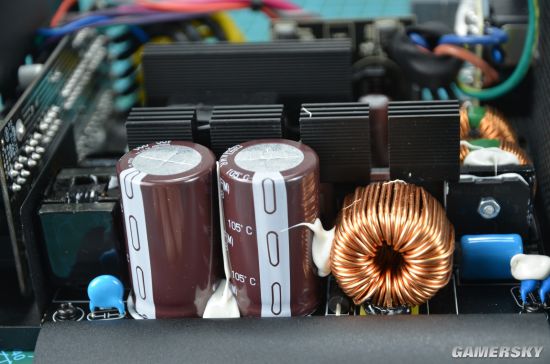

长城G7使用主动式PFC,由一个强磁电感和两个日系电容组成,负责调整电流的波形,对电流电压间的相位差进行补偿,从而让电源拥有较高的功率因数。
DC-DC采用封闭式电感+日系固态电容的设计,负责+5V和3.3V的直流斩波。

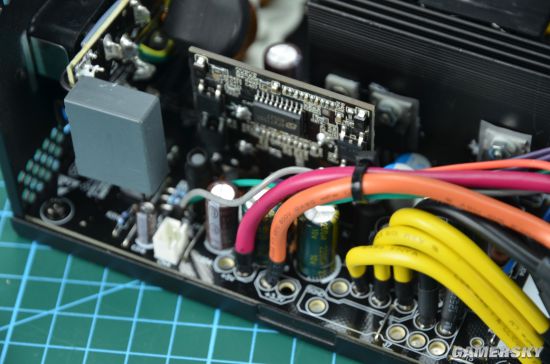

电源接口模组背板上的焊点非常整齐,与主PCB板相同,都经过氮气保护焊接技术,拥有更好的导通性且不易氧化。

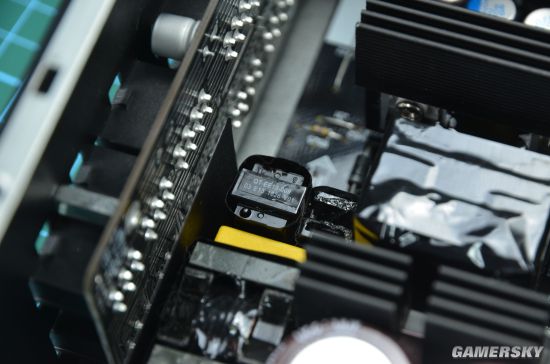

变压器和PFC电路间设有多个小规格散热片,DC-DC变换器旁的散热片也比较小巧,好在同步整流的损耗很小,发热量不会很大。
