配套芯片组产品X570主板解析
下面测试使用的主板是微星的MPG X570 GAMING PRO CARBON WIFI,俗称微星"暗黑版"。随着锐龙一代一代增强,主板厂商也对AMD平台重拾信心,现在第三代锐龙芯片组在各品牌的高端型号中几乎无一缺席。包括"暗黑版"在内,微星每一款经典系列都出现了锐龙芯片组的身影,第一时间就发布了五款主要产品。

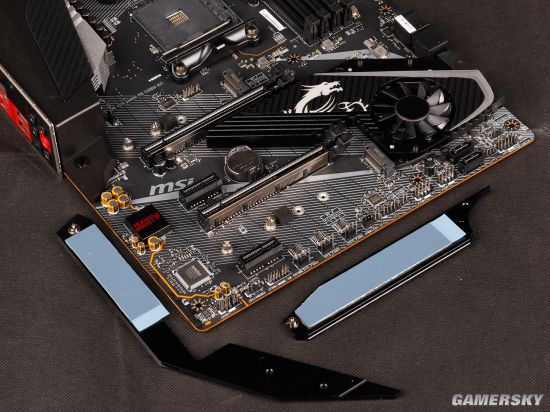

X570主板最醒目的特点就是添加了芯片组风扇,这个十年前就淡出人们视野的设计为了支撑集成PCI-E4.0通道的南桥而回归。
整整齐齐的6相12回路供电,是微星为TDP105W处理器打造的坚强后盾。
一共4个PCI-E4.0插槽,外观相比PCI-E3.0没有什么变化
这里不妨多说两句,锐龙3000处理器一共有24条PCI-E4.0通道,其中16条给显卡,4条供直连PCI-E4.0×4的M.2接口,最后4条连接南桥。
微星这款X570提供两个M.2接口,离CPU近的那个为直连,另一个与SATA共享
有趣的是第四、第五SATA接口是连接到USB通道的,所以这两个口接上硬盘,系统会显示为USB设备连接。
