剖析微星2070S魔龙：显卡你喜欢三风扇还是双风扇？

"祖传新高度"：第7代Twin Forzr设计

　　然后再看看RTX 2070 Super GAMING X的散热器，首先要注意一点，Twin forzr从GeForce 7系以来就一直坚持采用零噪音方案，微星给其取名为Zero Frozr。

　　零噪音设计提醒贴纸

　　所谓零噪音就是指风扇会在显卡温度或功耗低于一定阈值的情况下彻底关闭风扇，散热器进入被动散热模式。结合NVIDIA的节能降频技术，该理念被许多优秀显卡品牌发扬光大。这样除了玩游戏的时间以外，显卡风扇几乎都不工作，不但彻底消除了机箱内一个噪音源，还能显著延长风扇寿命，大幅减缓灰尘积累的速度，延长除尘维护的周期，好处太多了。

不断进化的微星"刀锋"扇叶

　　"刀锋"系列风扇一直是Twin Forzr方案的一大精髓，年复一年微星在上面下了不少功夫，魔龙显卡所在的GeForce 20这代上已经发展出第五代。刀锋的三、四、五代乍一看都比较相似，后者在前者的基础上做了改进。

　　从GeForce 9系列采用刀锋3开始，微星给风扇设计了两种扇叶，分为引流扇叶和增压扇叶，且扇叶总量是双数的。这一点突破了常规，因为通常扇叶都设计为单数，双数对称容易引发共振。但刀锋并不存在这个问题，它相当于将两个7扇叶的风扇叠加在一起。

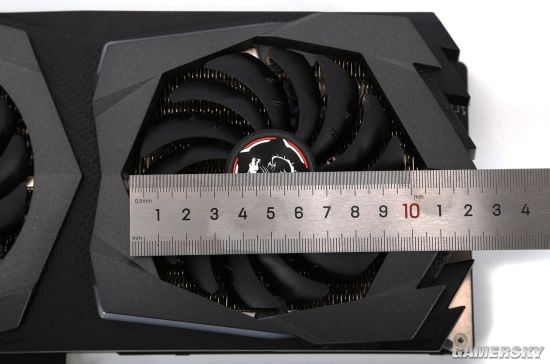

刀锋5风扇，有14片扇叶

　　后来刀锋4风扇在之前的基础上加大了扇叶弯曲度，应用在微星GeForce 10系的GAMING显卡上。而现在GeForce 20和16系上我们看到的则是刀锋5，它又在刀锋4的基础上增加了翼刀设计。

借鉴自早期后掠翼战斗机的翼刀气动原理

　　想要加大风压，增设翼刀是个简单有效的做法。就如同飞机机翼一样，气流角度与机翼垂直时，机翼下方压强最大，升力效果最好。翼刀就起到整流的作用，强制气流与机翼（风扇叶片）垂直。

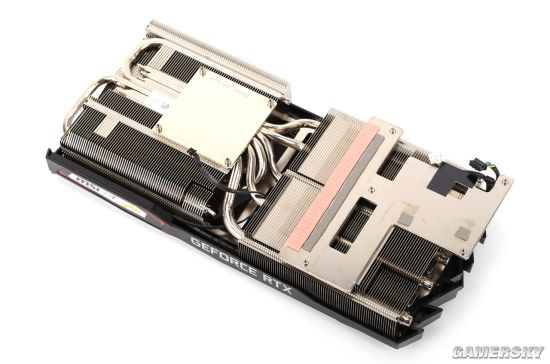

散热器本体

　　散热器分两个鳍片阵列，使用5根6mm热管和1根8mm热管将两边串联成一个整体，并且每一边都有用焊接方式结合的导热触面。一侧负责与GPU接触，另一侧则贴合供电模块，这两处是显卡上第一和第二发热源。

波浪形鳍片相当有层次感，侧看像鱼鳞一样

波浪形鳍片和鳍片上整流槽

　　Twin Forzr7改变不只是风扇，鳍片设计也有很大的进步。第一是将迎风面的鳍片边缘做成了波浪形，波峰和波谷十分圆润，与气流柔和接触，起到很好的降噪作用，还收获了更美观的视觉效果。鳍片中间的凹槽可使气流均匀流过鳍片下半部分，同时增加了表面积，提升了换热效率。
