力争最精致的甜点显卡 解析微星GTX 1660 Super魔龙

微星GTX 1660 SUPER GAMING X显卡拆解：

　　TWIN FROZR 7代散热系统分为5代刀锋扇叶和高效密集的散热鳍片区域构成。

　　整个散热模块由一纯铜的一体式底座及49片散热鳍片构成，中间穿插了3根纯铜镀镍热管，用于将热量迅速传递到散热鳍片区域，并通过刀锋5代散热风扇来完成对显卡的迅速散热。

　　值得一提的是，微星GTX 1660 Super魔龙的热管和鳍片结合部坚持采用工序成本更高的回流焊工艺，得到最稳定可靠的热量传输，而截止目前我们看到的其它1660 Super无一例外都是为低成本考虑而选择穿Fin工艺。还是那句老话：一分价钱一分货。

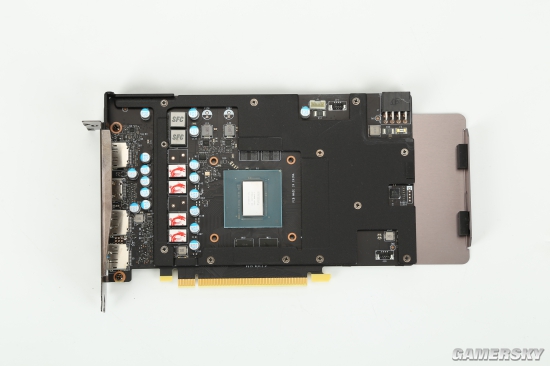

　　拆掉散热模块可以看到在显卡PCB上边也做了一层既能增强显卡本身坚固度、又能辅助芯片进行散热的加固散热模块。该模块主要针对Mosfet和显存来进行辅助散热。

　　TU116-300-A1核心，该核心与GTX 1660编号完全相同，所以在整个核心架构方面没有任何改变。

　　显存芯片来自美光的D9W系列，共计6颗共计构成了6GB GDDR6的显存容量以及192bit的显存位宽和336GB/s的显存带宽（高于GTX 1660 Ti的288GB/s）。

　　该显卡的供电布局采用紧凑型的内侧置，即供电模块在GPU核心左侧，目前看来大部分非公版GTX 1660 Super显卡都采用这个布局，可能是遵照了NVIDIA的官方设计。这种布局有利于控制显卡长度，毕竟空间占用的越少，适用性就越广。

　　它的核心供电为原生4相4回路设计，显存供电为单相双回路，都配备了双桥整合式LF-PAK功率IC，即将MOSFET上下桥封装在一颗芯片里，这样回路之间的阻抗减少，节省空间，发热也可以集中处理。核心供电的电感贴有微星龙盾Logo，估计是定制的款式，型号不明，但是看外观属于全密闭的防磁抗震电感，防啸叫效果应该相当不错。总的来说，采用紧凑型布局对料件的级别和PCB做工要求更高，并不像有些人想象的那样体积小就等于成本低，事实往往相反。
