神刀法砍出高性价比 GTX 1650 Super显卡深度解析

　　在详解GTX 1650 Super的芯片及规格参数前，先请让我们高呼三声：老黄刀法出神入化！你马上就知道这是为什么。

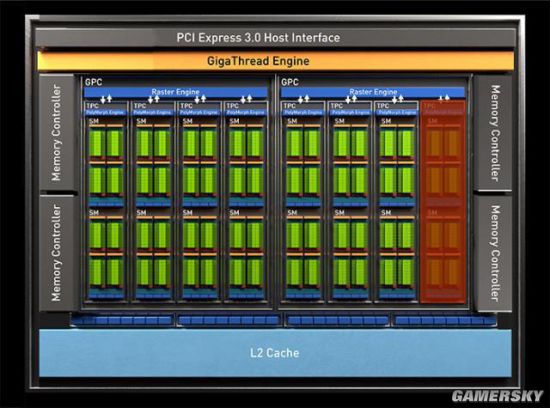

GTX 1650的TU117-300芯片架构示意图

　　GTX 1650使用的TU117芯片并非满血，而是关闭了其中一组SM。满血的TU117共有1024个流处理器，GTX 1650是896个，减少部分就是割掉的那个SM所包含的128个流处理器和8个纹理单元，其余部分没有动刀。就像往常那一样，在GTX 1650发布时我们理所当然地认为满血的TU117一定是为GTX 1650Ti准备的。即使后来传出了Super系列的消息，无非就是让GTX 1650 Super原来的GTX 1650Ti而已。

GTX 1650 Super的TU116-250芯片架构示意图

　　没想到的是，在多次领教过老黄的刀法之后我们还是低估了他，现在来到我们眼前的GTX 1650 Super竟然采用了TU116芯片——是的，你没看错。如果说RTX 2070 Super采用TU-104算本位回归，那这次1650 Super的芯片升格就是攀龙附凤了。

　　在之前已经有GTX 1660Ti、RTX 1660 Super和GTX 1660这三个型号基于TU116，新加入的GTX 1650 Super要在定位上做出区隔势必得大刀阔斧地阉割。果不其然，如上图所示，GTX 1650 Super采用的TU116-250芯片关闭了两组SM，两组ROPs以及对应的两个32bit显存控制器。那么它最终的规格是1280个流处理器，128bit显存位宽，标配4GB显存。

　　这里还必须说到GTX 1650 Super相比GTX 1650的另一个巨大升级点：显存为GDDR6，速率12000Mbps，而后者为GDDR5速率8004Mbps。这下夹在中间的GTX 1660可要尴尬死了。

　　下面放上GTX 1650与GTX 1650 Super的GPU芯片实拍照片，注意两张图是等比例的。

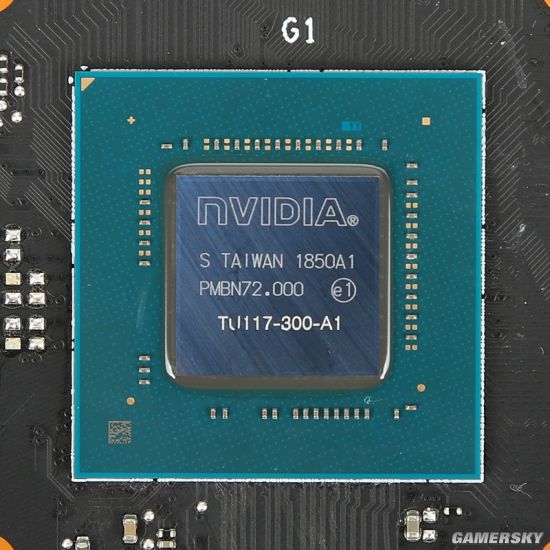

TU117-300芯片实物，照片来自微星GTX 1650 GAMING X 4G

TU116-250芯片实物，照片来自微星GTX 1650 Super GAMING X 4G

　　GTX 1650和GTX 1650 Super的芯片从外观上一眼就能看出区别，完全就是两种东西。后者是有实无名的GTX 1660系产品，不但面积和形状不同而且PCB基板也大了一圈。

　　最后是各位喜闻乐见的官方参数对比表，我们把GTX 1650 Super和采用同一款原生芯片的其它三个型号放在了一起，供读者取鉴。

　　一款芯片搞出四个型号，在NVIDIA历史上也是十分罕见的，这里借用一位游民网友的优秀评论：已经不能用刀法来形容，这是细细地剁成臊子。

　　至于NVIDIA为什么放着满血的TU117不用，而是选择用TU116再阉一刀？看完下文的游戏测试相信你能找到答案。
