神刀法砍出高性价比 GTX 1650 Super显卡深度解析

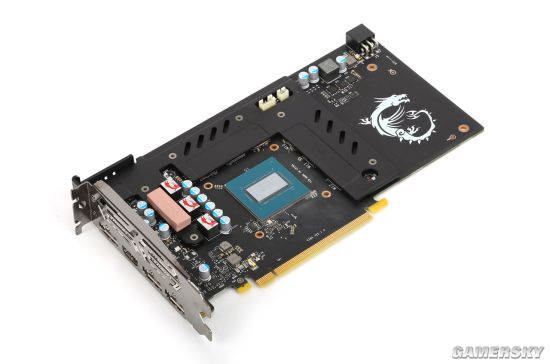

　　外观看完了之后到了拆解部分。拿掉散热器之后可以看到，微星GTX 1650 Super魔龙为了成本和售价考虑没有设计背板，但正面依然配置了显存辅助散热片。此外整个板型直接就是沿用了GTX 1660的那款，确实也没必要为它单独开发了。

这个级别的显卡用不了多少PCB空间，右边的空旷部分是撑场子用的

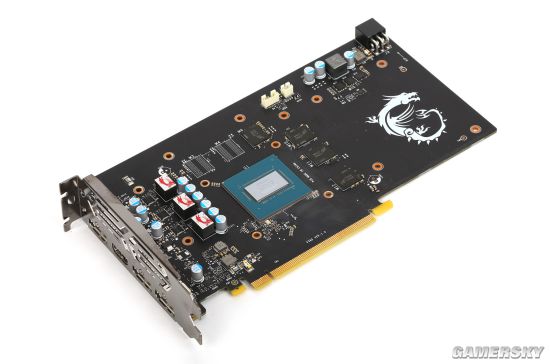

拿掉显存散热片后可以看到显存空焊了两颗，之前也猜到了

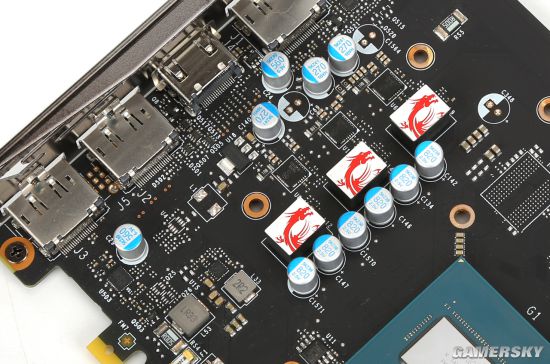

核心原生三相供电

　　核心供电采用紧凑型显卡上常见的内侧置布局，功率IC为上下桥整合并有自驱功能的Dr MOS解决方案。储能电感上贴了微星龙盾标识，看不到具体型号，可能是某工厂给微星提供的定制产品，但从外形上可以判断是全密闭设计的，具有抗啸叫性能。

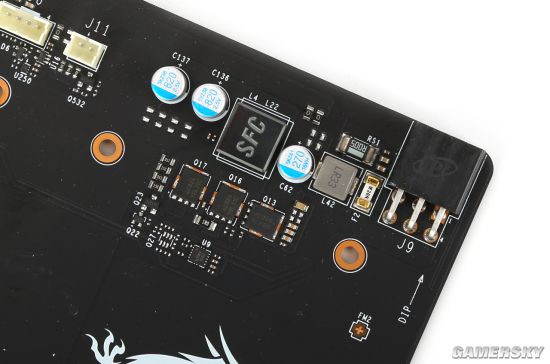

显存为单相供电，一上二下两个桥的大电流单相全规格设计

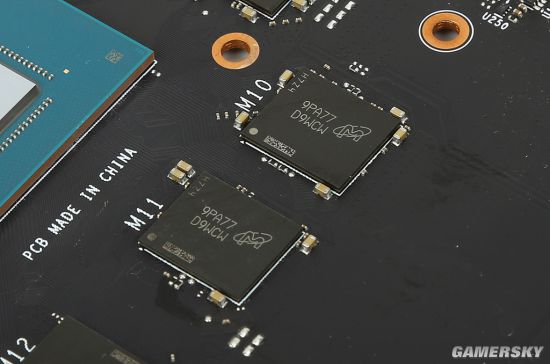

显存为镁光D9的DDR6颗粒，单片容量1GB，共四片

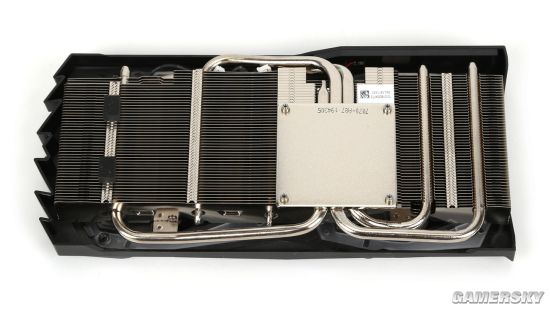

散热器本体的规格与GTX 1660魔龙相同，鳍片宽度比GTX 1650魔龙大一点

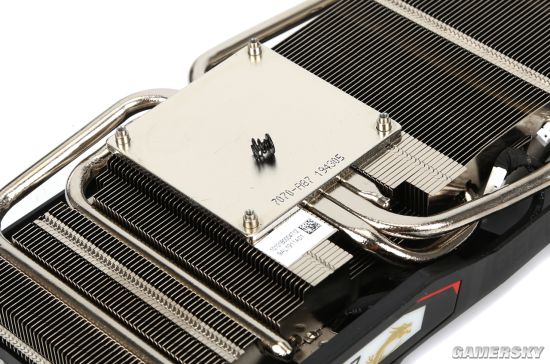

散热器特写

　　散热器的做工还是一如既往的优秀。核心导热面平整度接近于镜面级，一共整合3根6mm纯铜镀镍热管，热管与鳍片结合处使用了回流焊工艺。
