ROG STRIX X570-E供电与I/O设计解析

　　对CPU的长时间高负荷运转的支持能力是衡量主板品质的重要指标，因此CPU供电系统的设计往往被视为重中之重。在这方面华硕ROG系列主板向来独树一帜，也是其多年来收货无数粉丝的核心竞争力之一。ROG STRIX系列虽然定位在经典ROG型号之下，但供电几乎完全继承后者的衣钵，这款570-E相比C8H/F几乎没有减料。

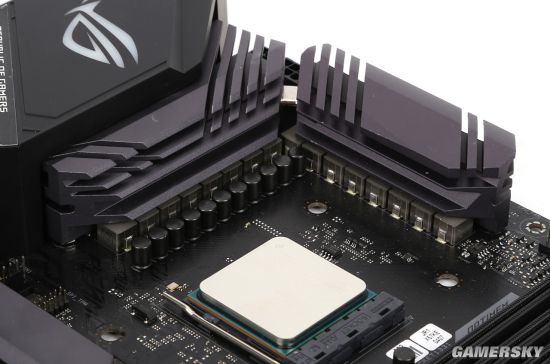

供电系统由热管串联的散热片覆盖着，14+2设计，其中2回路给SoC

　　X570-E采用与C8H/F相同的原生8相并16回路供电，功率IC为英飞凌的DrMOS，每颗都整合了一路供电所需的上下桥和Driver，整体损耗和发热较传统独立封装的MOSFET和Driver低一些，华硕对于ROG主板供电的理念倾向于让它更能承受大电流负载。

主板下缘安装了POST信息灯，现在的主板没有了PCI，老式检测卡无法使用

　　X570-E的音频区域做了切线处理，隔离了铜箔地线中的杂讯，没有配饰盖。事实上各种装饰盖多多少少都会影响空气流通，减弱PCB的散热效果，从工程设计上来说有害无利，可谁叫人类是视觉动物，好在这些区域的发热量远不止于造成危害。

　　SupremeFX是华硕的音频解决方案，采用一颗Realtek定制的S1220A音频解码芯片，7.1声道，其原型为Realtek的ALC1220，即目前顶级的板载音频芯片。据说为华硕定制的S1220A信噪比（113dB）较后者（108dB）更强一些，不过一般耳机音响肯定是听不出来的。

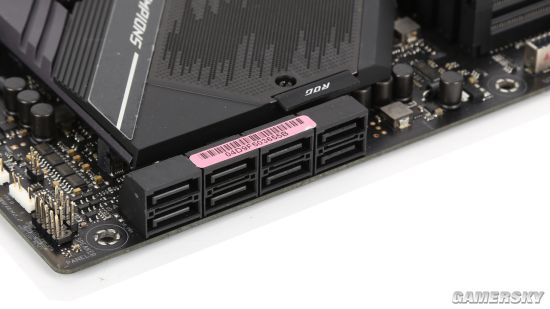

X570-E提供8个SATA6接口，其中两个与主板上第二个M.2不能同时使用

越来越多的机箱前面板增设了Type-C，提供一个USB3.2 Gen2前置端口很有必要

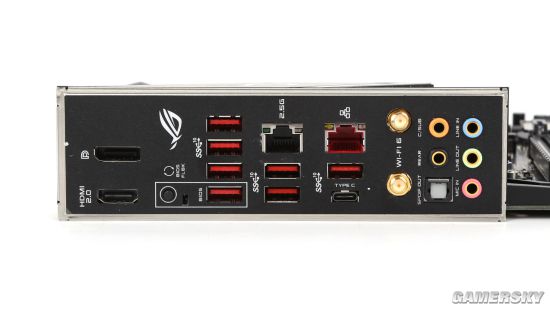

I/O面板

　　X570-E的I/O面板的USB端口相比C8F/H有所减少，改成了集成显卡视讯输出用的DP和HDMI，使这款主板也可以使用APU上的VEGA集显。C8F/H不设此接口是可以理解的，毕竟不会有人拿这种顶级发烧主板去搭配纯商务型的CPU。

　　在便捷功能方面，X570-E在I/O面板上只给了一个BIOS回刷按钮，清CMOS设置还是得通过传统的跳线短接完成。8个USB端口皆为速率10Gbps的USB3.2 Gen2，其中有Type-C的那一组连接CPU IOD中的独立通道。两个有线网络端口分别Realtek8125-CG和Intel 1211-AT主控，皆为千兆网卡，前者速率为2.5Gbps。无线网卡则是Intel WiFi 6 AX200，支持802.11ax协议，2.4/5G双频，理论最高速率2.4Gbps，配合一个WiFi 6标准的路由器完全不输有线。
