测试主板其它部分介绍:
主板配有4根内存插槽,最高支持双通道128GB内存容量。
每根内存插槽最大支持32GB容量DDR4-4000MHz(OC)频率,若使用带核显的锐龙处理器则最大支持DDR4-4733MHz(OC)频率。

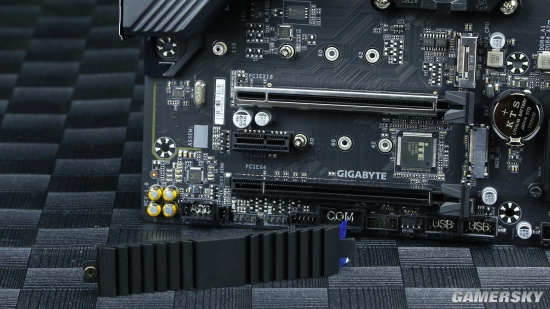

该主板有2根PCI-E X16显卡插槽和1根PCI-E X1插槽,其中上边的PCI-E X16插槽配有金属保护罩,能够起到加固显卡插槽和抗干扰的作用。
在使用处理器支持的情况下可实现PCI-E 4.0规范以及X16速率。
下方的显卡插槽则仅支持PCI-E 3.0规范以及X4速率。
2个M.2固态硬盘插槽,上边的M.2插槽为PCI-E 4.0规范以及X4速率(需处理器支持),且配有一个散热装甲,通过散热模块下方的导热硅胶垫可以把固态硬盘的热量传递到散热装甲上然后散发掉以增加其稳定性,同时也能起到保护M.2固态硬盘的作用。
下边的M.2固态硬盘插槽则是PCI-E 3.0规范以及X4速率。
音频部分采用了ALC1200解码芯片搭配专业音频电容的组合,同时有隔离线讲板载声卡部分独立出来,防止产生电磁干扰影响音质。

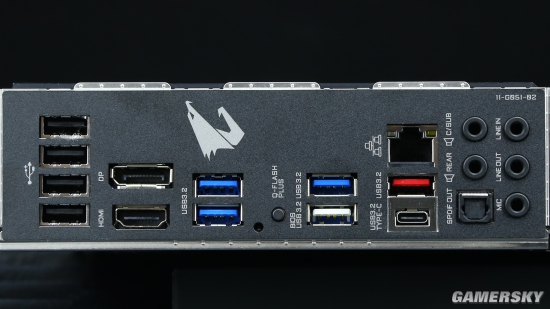

最后,I/O接口部分,从左到右依次是4个USB 2.0接口,1个DP以及1个HDMI接口,2个USB 3.2 Gen1接口,1个Q-Flash Plus按钮,2个USB 3.2 Gen1接口(下边接口的搭配Q-Flash Plus按钮可实现不开机刷新BIOS),1个RJ-45网线接口以及1个USB 3.2 Gen2接口和1个Type-C接口,1组带光纤的高清音频接口。
