技嘉RTX 3080魔鹰拆解:
整个拆解还是非常轻松的,将背板上面的螺丝全部拧下后即可直接拆掉散热器部分,技嘉RTX 3080魔鹰的供电辅助散热都是在散热上的,采用导热硅脂垫进行热量传输。
3个风扇中,最右边(从正面看)的9cm直径风扇为单独温控设计,由1根线单独控制,左边(从正面看)8cm直径和中间9cm直径的风扇则是有1根线然后分叉分别连接2个风扇,进行统一控制。
顶部则是RGB灯光控制线。
散热模块采用7根热管进行散热,其中GPU附近则是有2根完成U行均匀散发到上下两个部分,加上原来的7根热管等效9热管设计。
供电模块则是5根热管进行延长,竖向散热鳍片加上横向热管,能够极大的增加热管与散热鳍片的接触面积,以便带来更好的热传递效果。
技嘉RTX 3080魔鹰的PCB其实不长,该显卡在右侧做了进气格栅设计,冷风可以直接从进气格栅直接吹透显卡的散热部分,以提升散热能力。
同时显卡PCB的右端做了一个转接线设计,由扁平的双8Pin供电接口组焊接成普通的6+2Pin显卡辅助供电接口,方便用户电源直插供电。
技嘉RTX 3080魔鹰PCB,尺寸为235mm(长)*11mm(高,包含金手指的高度)。

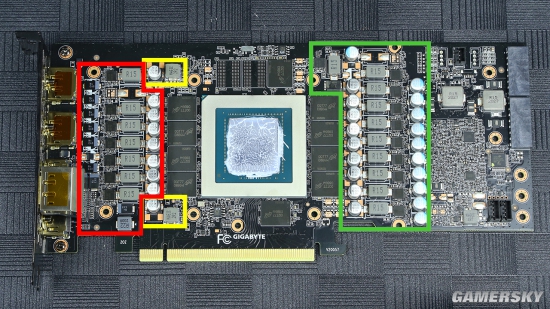

该显卡采用了17相核心供电设计,显存供电为2相分布是布局(黄色区域)。

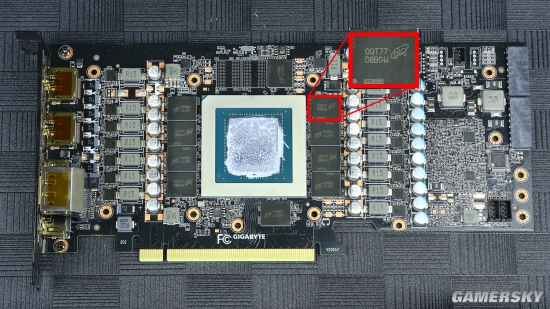

GPU的左右两侧各有4个显存颗粒,上下各有1个,共计10颗美光的D8BGW 1GB显存颗粒构成了320bit的位宽以及10GB GDDR6X显存容量。
