微星RTX 3080魔龙显卡实测验证：有无必要用锐龙PCIe4.0平台？

微星RTX 3080魔龙拆解介绍：

TRI FROZR 2代散热系统，除了3个刀锋6代散热风扇之外，这块RTX 3080魔龙采用了5热管直触式设计6根6mm直径以及1根8mm直径的热管被加工成了方形，全部凑在一起，其整体宽度小完全符合GPU的尺寸。

同时可以看到厂家为了保证散热效果进行的预涂硅脂痕迹（为了填补热管与GPU接触面的缝隙，先在热管处进行硅脂擦拭，以填补看不见的缝隙。然后再将GPU涂抹硅脂）。

此外，该显卡的供电急显存部分都有导热橡胶，以起到辅助散热的作用。

虽然是大规格的PCB设计，但是微星RTX 3080魔龙显卡的元器件设计比较分散。

复合石墨烯材质的背板与加强均热板通过螺丝固定在一起，加强型均热板除了加固PCB的作用之外，同时为GPU左侧供电部分的贴片电容进行辅助散热。

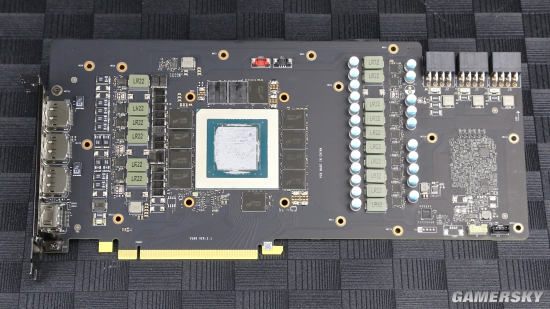

PCB长度为295mm（长）*140mm（高，含金手指部分）。

供电方面，微星RTX 3080魔龙采用了13+3相供电设计的方案，核心供电由1个NCP81611及2个uP9512R组合控制。显存方面则是3相，由uS5650Q进行控制。

其DrMos为平均电流为45A的NCP的302150。

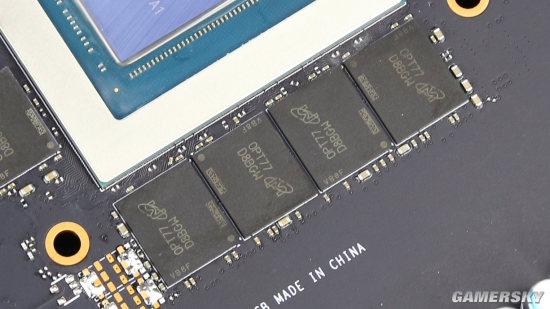

显存为美光的D8BGW 1GB，在GPU的左右两侧各有4颗，上下各有1颗，共计10颗显存颗粒构成了320bit的位宽以及10GB GDDR6X显存容量。

微星RTX 3080魔龙的GA-102-200显示核心
