RTX 3060Ti PGF OC拆解:
虽然显卡型号是RTX 3060 Ti,但是索泰仍然并没有在散热方面节约用料,秉承堆料的风格,该显卡采用了8根热管加纯铜一体式散热底座的设计。
显卡为全尺寸PCB设计,不过比较遗憾的是金属背板只有在显存的PCB背面才添加导热硅胶垫,供电方面则没有添加,所以无法起到为供电进行辅助散热的作用。

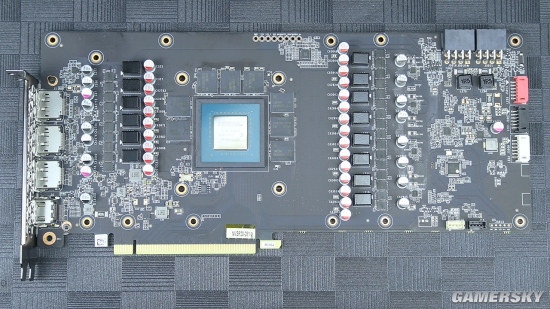

整体PCB尺寸为295mm*135mm,可以说是全尺寸的PCB了。

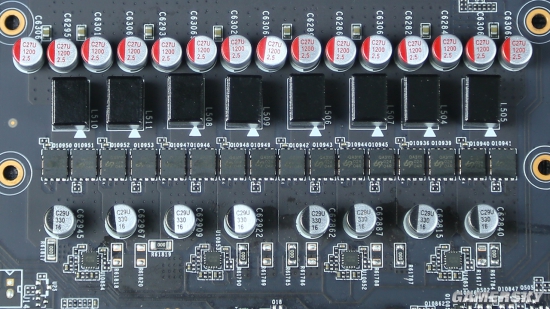

该显卡应为7相14回路供电设计,其中GPU供电为左侧供电区域的2相4回路以及右侧供电区域的4相8回路(右侧全部),由6个uPI的uP1981S倍相芯片达到了6*2=12回路供电。
显存供电则是GPU左侧供电区域上方的1相2回路设计,由1个uPI的uP1666Q达到了1*2=2回路供电。
MosFET为UBIQ的QA3111,由倍相芯片来实现1上1下两设计。PWM芯片采用了uPI的UP9512R,该PWM芯片支持分路控制,最大支持8相供电。
显存为三星的K4Z80325BC,在GPU附近共计8颗组成了8GB GDDR6的显存容量以及256bit的位宽。
这也是自“实时光线追踪”时代,NVIDIA首个使用在X60显卡上的104核心架构。
