测试使用主板M13H介绍(二):
该主板拥有3个PCI-E 16X显卡插槽以及1个PCI-E 1X插槽。其中上边2个显卡插槽通过CPU最大可实现PCI-E 4.0规范下的单条16速或2条8速模式。2条插槽均带有金属屏蔽罩,能够起到加固插槽及抗电磁干扰的作用。
下方的PCI-E 16X显卡插槽则是由芯片组提供,为PCI-E 3.0规范下的4速模式。

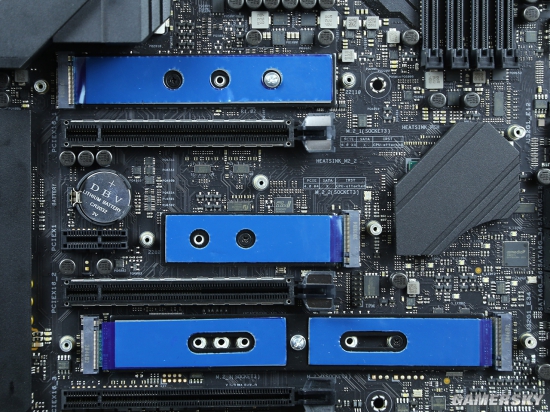

主板有4个NVMe M.2插槽,并且上边都有覆盖散热装甲,能够起到辅助固态硬盘散热的作用。
其中上边的2个由CPU提供4速的传输带宽,根据CPU可支持PCI-E 4.0规范。下边的2个则是由芯片组提供的4速传输带宽,支持PCI-E 3.0规范。
其中上边的2个由CPU提供4速的传输带宽,根据CPU可支持PCI-E 4.0规范。下边的2个则是由芯片组提供的4速传输带宽,支持PCI-E 3.0规范。
在声卡方面,该主板采用了由ALC最新推出的4080板载声卡芯片加ESS SABRE9018Q2C整合DAC放大器的组合,同时搭配了尼吉康专业音频电容的组合,并在声卡区域设有隔离线,防止电磁干扰影响音频的表现。

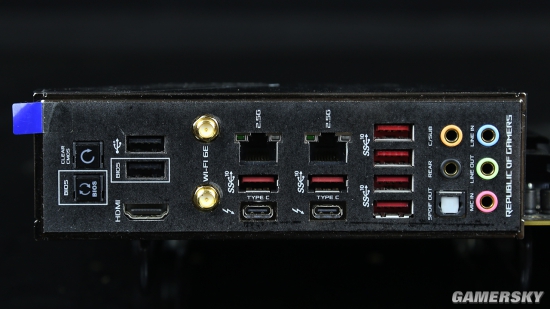

最后,在I/O接口方面,从左到右依次是:
一键清除COMS设置按钮和免开机刷新BIOS按钮,2个USB 2.0接口(下方可插入U盘来进行面开机刷新BIOS功能)和1个HDMI显示输出接口,1组由Intel Wi-Fi 6E (Gig+)提供的无线天线接口,1个由Intel S0303L62提供的Intel 2.5G RJ-45网线接口和1个USB 3.2 Gen2 Type-A接口以及1个由Intel JHL8540芯片提供的带有雷电4功能的USB Type-C接口(该接口最高支持DP1.4和雷电视频输出),同样是1个由Intel S0303L62提供的Intel 2.5G RJ-45网线接口和1个USB 3.2 Gen2 Type-A接口以及1个由Intel JHL8540芯片提供的带有雷电4功能的USB Type-C接口(该接口最高支持DP1.4和雷电视频输出),4个USB 3.2 Gen2 Type-A接口,最右边则是1组带有光纤输出接口的高清音频接口。
