微星RTX 3090超龙拆解

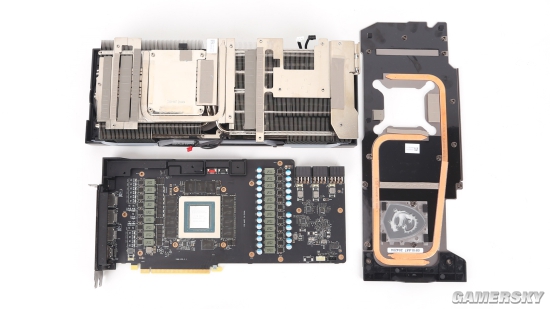

微星GeForce RTX 3090 SUPRIM X 24G显卡可以简单拆解成背板、PCB和散热模块三部分，可以明显看出散热模块和背板要比PCB长出一大截。

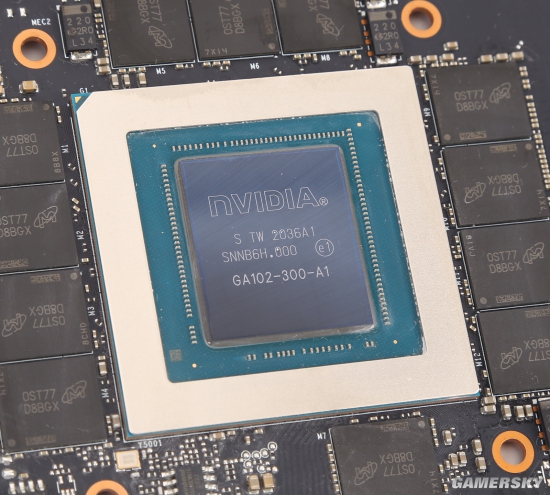

微星GeForce RTX 3090 SUPRIM X 24G显卡的GPU核心为GA102-300-A1，周围环绕着12颗镁光GDDR6X显存颗粒。

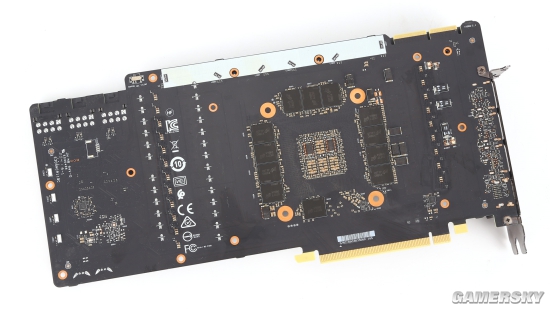

除了正面的12颗之外，PCB背面还有12颗显存，一共24颗，单颗容量1GB，总容量为24GB。

在PCB背面的上部和尾部，还镶嵌了RGB灯，可以透过背板上的透光龙盾LOGO映射出去，让显卡背面也拥有了非常酷炫的RGB灯光效果。

微星GeForce RTX 3090 SUPRIM X 24G显卡采用21相供电设计，以满足显卡高频运行的需要。

3个8pin外接供电接口都独立配置了独立的滤波模块，让供电更稳定。

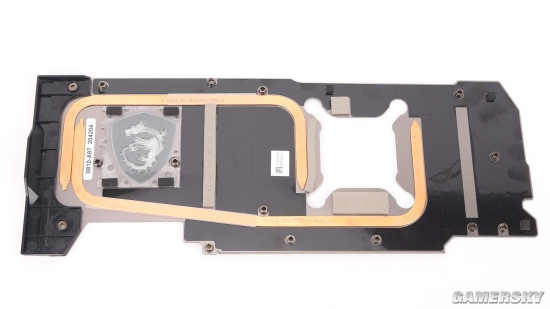

合金背板的内侧还配置了两根扁平的纯铜热管，和背面的显存颗粒接触，帮助和加速显存散热。

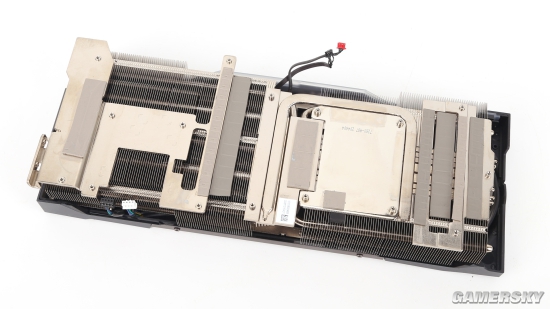

分段式散热鳍片设计，利用金属框架和5根直插镀镍热管连接，在纯铜镜面底座的下方还有2根U型热管，再加上围绕镜面底座的一根U型热管，微星GeForce RTX 3090 SUPRIM X 24G显卡的热管数量就多达8根。
