Inte i9-12900K处理器首发评测：声势浩大的反击！大小核奇妙设计超越锐龙5000

产品架构介绍：

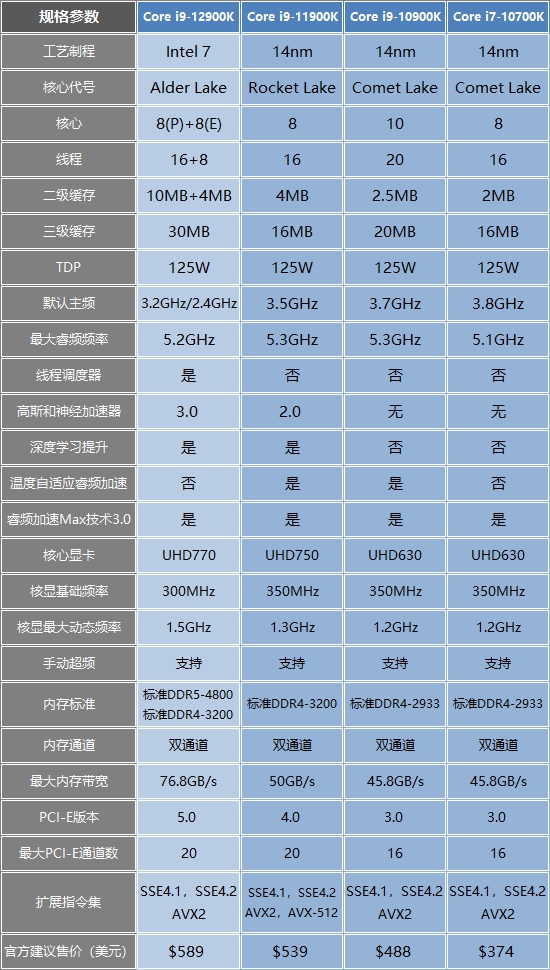

3代酷睿对比规格表，这代处理器Intel采用了intel 7工艺制造，不仅是核心架构的不同，在指令集、内存标准甚至是核显方面，12代酷睿也较11代酷睿做了较大的改变。

Intel Core i9-12900K及i9-11900K CPU-Z截图对比

通过对比可以发现，12代酷睿处理器性能核和效能核心是分别使用不同的1、2级缓存的。并且在3级缓存方面也有改变——整个8（P）+8（E）核心共享30MB的三级缓存，这比11代酷睿的16MB三级缓存几乎翻了一倍。

同时根据外媒der8auer发布的CPU开盖后Die对比图来看，由于工艺制程的进步，16核的12900K仅比10核的10900K要大2平方毫米，比8核心的11900K小了许多。

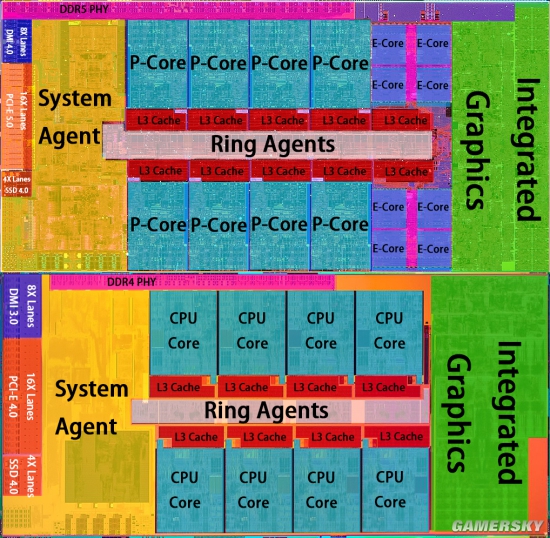

上：i9-12900K核心架构示意图下：i9-11900K核心架构示意图

上：i9-12900K核心架构示意图下：i9-11900K核心架构示意图

两代处理器核心架构图，可以看到12代酷睿处理器还是有一部分引用了11代酷睿处理器的设计的，比如在上图中，三级缓存位于核心和Ring总线之间，右边核显，左边则是PCI-E通道，顶部则是内存的布局。

为什么会是大小核的设计？

要知道性能核（P-Core）肯定是要强于能效核（E-Core）的，但是Intel为什么没有选择额外安装8个能效核呢？

1是放不开，Ring Bus设计使得CPU核心之间的相互访问还是通过一条Ring总线来连接的。为了保证更高的运行效率，10代酷睿的10核设计就已经比较极限了，从左上角的核心到右下角的核心无疑会拉开比较大的距离，当核心越多、距离越远时，延时也势必会变得更大。

2是虽然单个的能效核（E-Core）不如单个的性能核（P-Core），但是综合性能相比的话，几乎同样大小的单个性能核（P-Core）是不如4个能效核（E-Core）的。但是Intel又不希望无限制的堆核心，毕竟现在有不少应用或者游戏还停留在六核心，甚至更低核心占用率方面，所以如何尽可能的让程序运行更高效，在两者之间找到合适的平衡点，是Intel一直在研究的，这次的12代处理器可以说是一个答卷。

3也是接着2来的，并不是所有的应用都是追求多核心的，也就是说——有些应用仅需单核心运算即可，有些应用却需要多核心去运算。因此，为了让不同的应用程序及指令集能够更加合理的分配处理，调度器也会合理的将其分别放在对长指令集处理更高效的性能核（P-Core）或是短指令集处理更高效的性能核（P-Core）。

和11代相比，12代有怎样的变化？

1是核心区别，12代多出了2个核心的空间来分别单独的放置4个小核，所以这4个小核为1组是无法分开的，也因此12代酷睿处理器要么是N+8的设计，要么是N+4或者N（纯性能核）的设计。

2是缓存方面，11代酷睿处理器采用了512KB的二级缓存设计，i9-11900K拥有8*512KB共计构成了4MB的二级缓存。12代酷睿处理器则采用了1.25MB（性能核）+2MB（每4个能效核）的设计，所以i9-12900K拥有8*1.25MB+2*2MB=10+4MB的二级缓存。

11代的i9-11900K拥有8组2MB的三级缓存，达到了16MB的共享三级缓存。而12代的i9-12900K则是拥有8组（8个P核）2.5MB的三级缓存以及2组（每4个E核）5MB的三级缓存，所有大小核达到了20+10共计30MB的共享三级缓存。

3是11代酷睿内存支持为DDR4-3200MHz起步，12代酷睿则是DDR5-4800MHz和DDR4-3200MHz起步，没错，12代酷睿同时支持DDR5以及DDR4内存，Intel注意到了DDR4在频率的演进上已经成为了瓶颈，而经过测试DDR5会有更好的游戏表现，所以Intel决定率先启用DDR5来引领业界。

4这是第一代支持PCIe 5.0协议的桌面级处理器，虽然目前并没有设备支持，且16条通道全部放在了PCI-E接口上，用于固态硬盘的4条PCI-E通道则还是PCIe 4.0规范。

5是处理器与芯片组交互的DMI通道虽然仍是8条，但是由PCIe 3.0升级成了PCIe 4.0，所以速率提高了一倍。

6核心显卡由UHD 750升级成了UHD 770。

Intel Z690芯片组框架图

这代Z690芯片组也比Z590芯片组有了前所未有的加强，首先是由原来的24条PCIe 3.0通道变成了12条PCIe 4.0+16条PCIe 3.0通道的组合，这样做的好处是——使用芯片组提供的NVMe M.2接口，也可以支持PCIe 4.0固态硬盘了。

SATA 6Gb/s接口也由6个变成了8个，主板厂商可以拥有更多的空间来自由发挥。
