七彩虹战斧RTX 3050显卡拆解
PCB上的电子元件被安排的整整齐齐,即便是强迫症患者在看到之后也会感觉很舒服。不过各电子元件主要被集中在PCB的左侧,导致右侧非常空旷,没有能够均衡的将全部空间利用起来,这会使得显卡左半部分积热较多,散热压力较大。但这也说明RTX 3050显卡可以做成短卡以便塞进ITX机箱中。

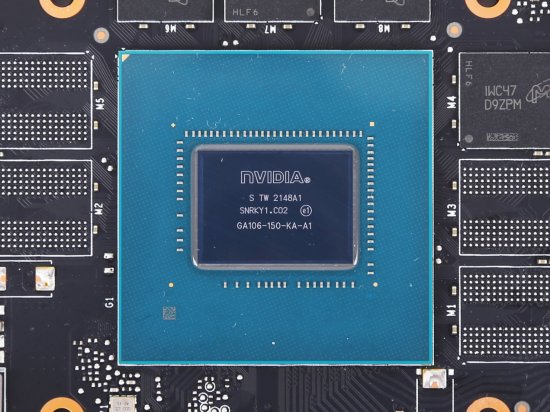

RTX 3050的GPU核心代号为GA106-150-KA-A1,拥有2560个流处理器单元、80个三代Tensor Core和20个二代RT Core核心,并且在物理设计层面上锁住了算力。
另外150这个数字后缀就比较耐人寻味了,要知道RTX 3060的GPU核心代号为GA106-300,那么大家不妨猜猜GA106-200核心去了哪里呢?

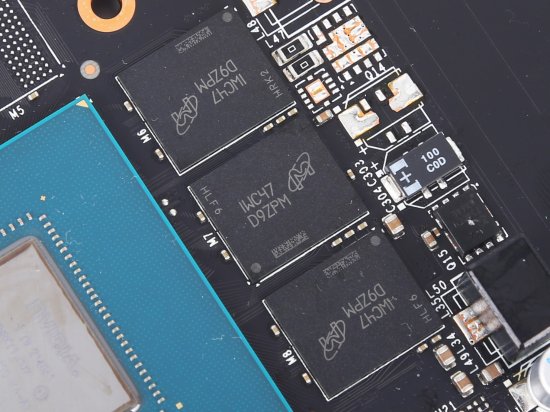

4颗来自镁光的DDR6显存颗粒,单颗容量2GB,总容量为8GB,显存位宽128bit,显存带宽为224GB/s。
七彩虹战斧RTX 3050 DUO 8G采用了5+1相供电设计,其中5相GPU核心供电,1相显存独立供电。
并在独立的外接8pin供电接口处设计了滤波电容,确保显卡供电的稳定性。
而在GPU核心供电的PCB背面贴上了导热硅胶垫,和合金背板直接接触,让合金背板帮助GPU核心供电部分散热。

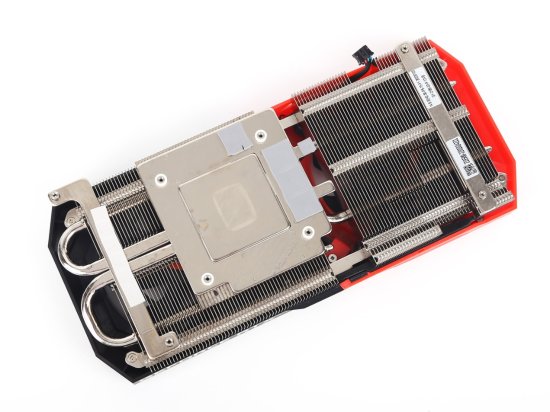

分段式散热鳍片被2根J型镀镍纯铜热管穿插连接在一起,配合大面积的散热底座,能够将GPU核心的工作热量迅速传递到散热鳍片的各个角落,实现快速散热降温的效果。
