蓝宝石RX7900XT超白金显卡评测：稳赢RX 6950XT紧追RTX 4080

显卡架构简介：

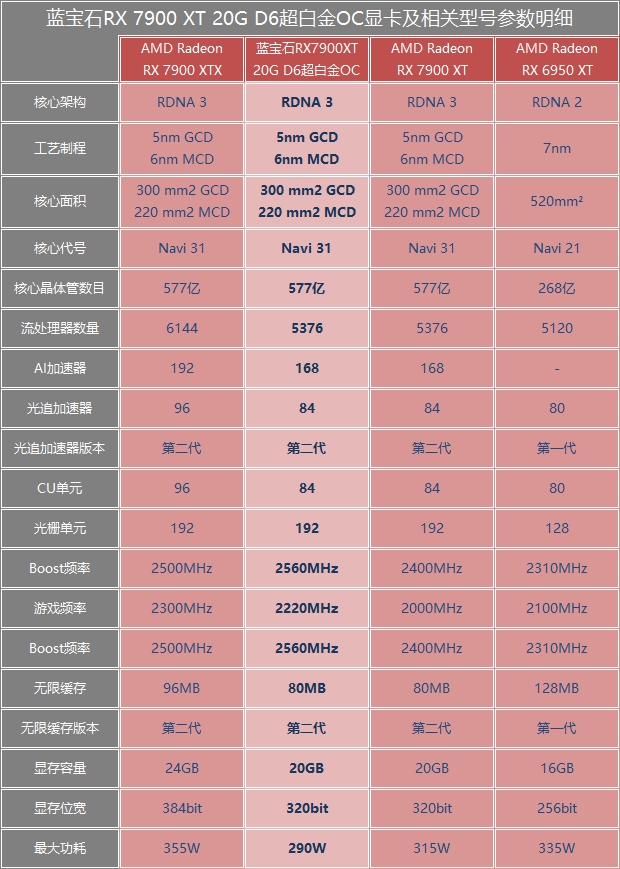

通过上边显卡规格表可以发现，AMD对全新的RX 7900系列显卡确实做了很大的改进。

RDNA3架构采用的是GCD和MCD分离式核心设计，所以整个处理器的GPU为300+220平方毫米。而上一代的RDNA2架构则是整合在一起的单Die设计，其面积为520平方毫米。

当然，全新的RX 7000系列显卡不仅在晶体管数目和CU单元方面做了增加，流处理器也是达到了恐怖的577亿，为RTX 6950XT的2倍以上。

得益于全新的架构，RX 7900XT的显存容量达到了20GB，RX 7900XTX则是达到了24GB，不过相较于上一代的RX 6950XT，两者无限缓存的容量方面则是略显不如RX 6950XT（不如仅仅是容量大小方面，全新的RX 7000系列显卡采用的是第二代无限缓存设计）。

RX 7900XT超白金显卡的GPU-Z

由于GPU-Z更新较晚的原因，截至发稿前GPU-Z尚无法正确识别出蓝宝石的RX 7900XT超白金显卡。

完整的RDNA3核心架构图

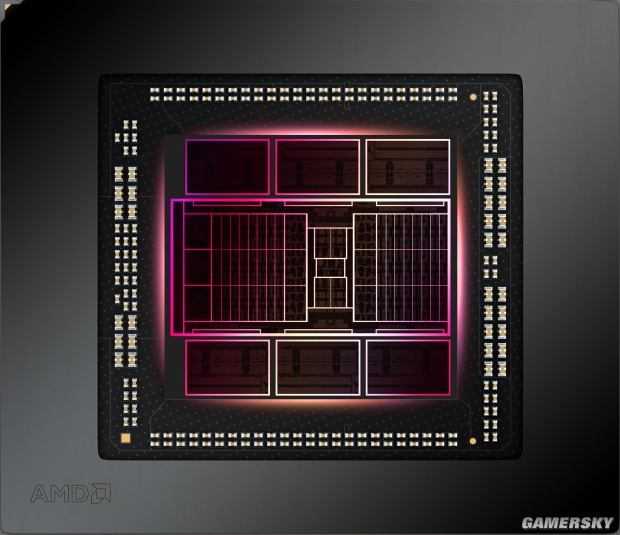

通过上图不难发现，全新的RDNA3核心架构由一个5nm工艺的超大GCD以及围绕的6个6nm工艺的MCD构成。

这与上一代RDNA2架构一个完整Die设计是有这非常大区别的。

分开的设计主要是为了提升良品率，精度更高的GCD为显卡主要核心内容，对精度要求相对较低的MCD则是显存控制器和无限缓存部分。

每个MCD含有64bit的显存位宽以及16MB的第二代无线缓存，所以6个MCD共计构成了384bit的显存位宽以及96MB的无限缓存。

注：MCD采用了显存控制器在外，无限缓存靠近GCD端的设计，所以显存里边的数据会先通过无限缓存再进入GCD。

然后是GCD部分，整个GCD含有96个双CU单元，每个双CU单元含有一个VGPR，图形渲染、AI以及光追可以共享使用这个单元。另外，每个双CU单元含有64个流处理器，以及2个AI核心和1个第二代的光追计算核心。
