七彩虹iGame RTX 4070 Ultra W显卡评测：性能比RTX 3070强140% 百帧以上畅玩2K分辨率

核心架构及参数简介：

这次算是最划水的一次作图了，因为七彩虹的iGame RTX 4070 Ultra采用的是公版频率，所以整个显卡在性能参数上是与公版没有任何的 区别。值得一提的是，该卡仍旧采用了NVIDIA Ada Lovelace架构显卡的一贯特色——12+4Pin的ATX 3.0辅助供电接口。

全新的RTX 4070显卡拥有比定位相同的上代显卡RTX 3070小24%的核心体积，晶体管数量却达到了RTX 3070的2.05倍以及少了90W的功耗。

同时，如之前所说，RTX 4070拥有12GB的GDDR6X显存，RTX 3070不仅显存仍停留在GDDR6，容量也仅为8GB。

截至发稿前，2.52版的GPU-Z尚不能准确识别RTX 4070显卡，因此上图仅供参考。不过可以确定的是，该卡使用的是与公版几乎相同的BIOS，其最大功耗仅为200W。

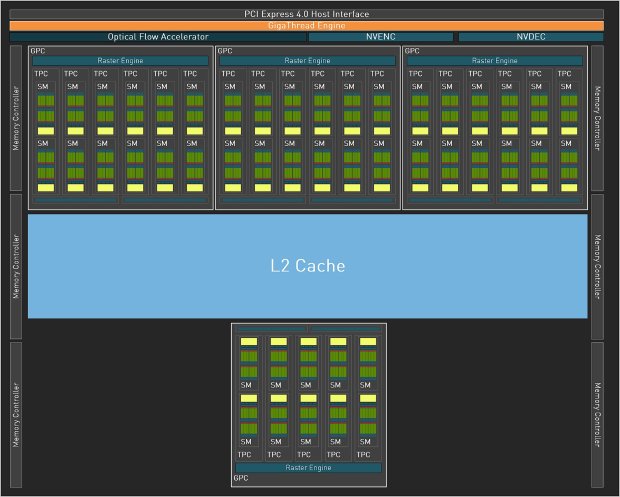

RTX 4070的核心架构图

需要说明的是，完整的Ada Lovelace核心是有3个NVENC（AV1编码器）以及3个NVDEC（解码器）组合而成的。NVIDIA在推出RTX 4090时考虑到2个NVENC（双AV1编码器）和1个NVDEC就已经足够了。因此，之前发布的RTX 4090、RTX 4080以及RTX 4070 Ti都是双NVENC和1个NVDEC的组合。

从RTX 4070开始，由于NVIDIA再次对核心进行了“阉割”，因此我们可以看到，虽然同为AD104核心，AD104-400的RTX 4070 Ti为双NVENC和1个NVDEC的组合。AD104-250的RTX 4070却是单NVENC和1个NVDEC的。

在AV1解码器方面，RTX 4070是有所缩减的。

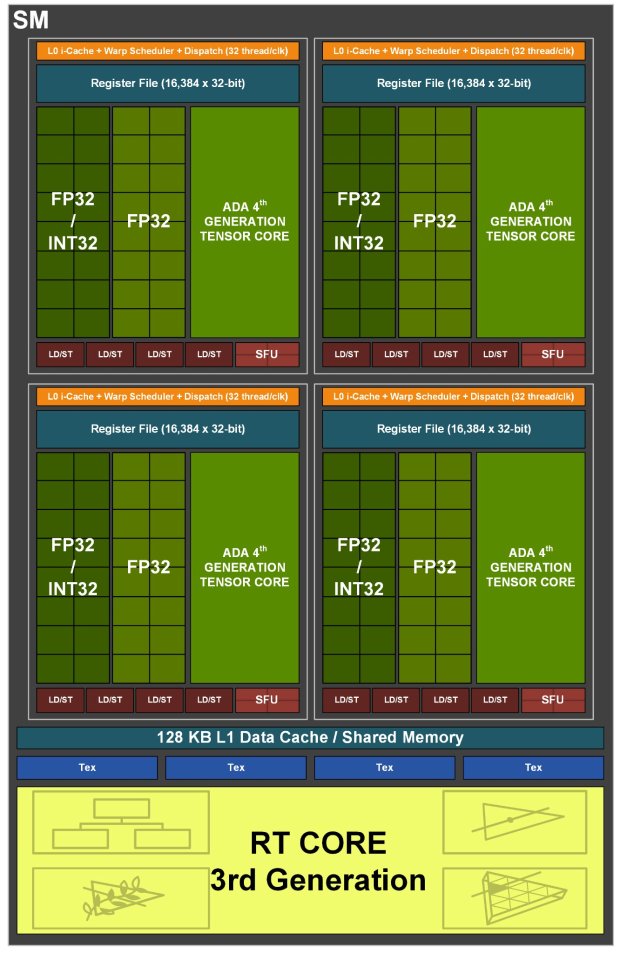

由于NVIDIA Ada Lovelace架构每个SM簇中包含4个第四代的Tensor Core和1个第三代的RT Core。每个簇中包含4*32个FP32单元（流处理器），并且其中一半的FP32单元可以用来处理INT32指令。

结合之前RTX 4070的核心架构图可以得出该显卡的参数：

3(GPC)*12(SM簇)+1(GPC)*10(SM簇)=36+10=46(SM簇)

46(SM簇)*128(流处理器)=5888(流处理器)

46(SM簇)*4(Tensor核心)=184(Tensor核心)

46(SM簇)*1(RT核心)=46(RT核心)

6(显存控制器)*32bit(位宽)=192bit(位宽)

RTX 4070拥有和哥哥RTX 4070 Ti一样的36MB二级缓存（对应RTX 3070二级缓存为4MB）。
