显卡拆解:
该显卡采用了7热管+纯铜底座散热模块的设计。GPU和显存的热量可以通过底座传递到热管,再传递到散热鳍片上,被风扇吹出来的风带走。

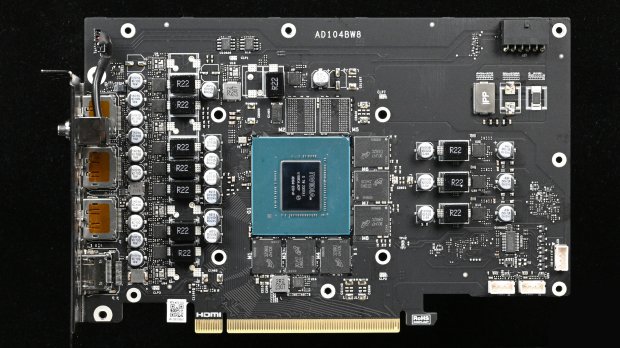

该卡仍然采用了短PCB+大散热模块的设计,其PCB的尺寸仅为200mm长(不含PCIe挡板)*127mm高(由RoHS的防呆口到顶端,不含PCIe金手指)。

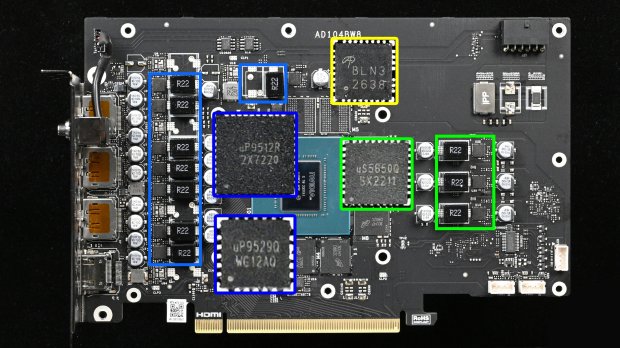

在供电系统方面,该卡采用了8+3相供电组合,其中GPU为8相,核显为3相,其DrMos均为阿尔法欧米茄的BLN3,电流则是55A。PWM芯片则是UPI的uP9512R+uP9529Q以及uP5650Q的组合。
显卡的显存采用了来自美光 的D8BZC系列,围绕GPU共计6颗构成了共计12GB的GDDR6X显存容量以及192bit的显存位宽和21Gbps的等效显存速率。

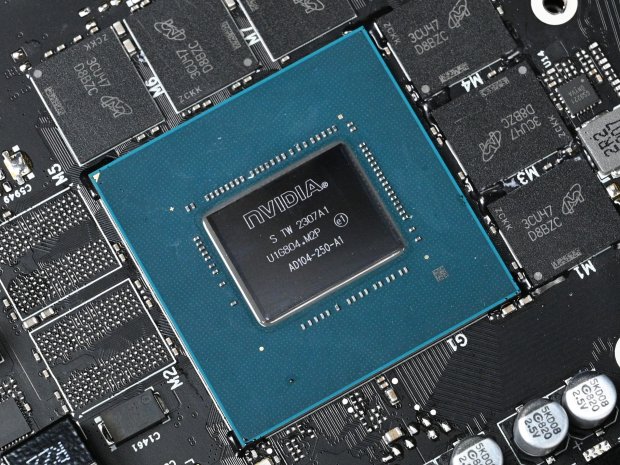

最后,七彩虹iGame RTX 4070 Ultra显卡使用的AD104-250-A1核心。
