微星白金1300W电源简测：奢华用料10年质保售价仅1799元

2023-09-15 14:01:58 来源：游民星空[原创] 作者：听风飞舞 编辑：听风飞舞　浏览：loading

电源拆解（细节一）：

游民星空

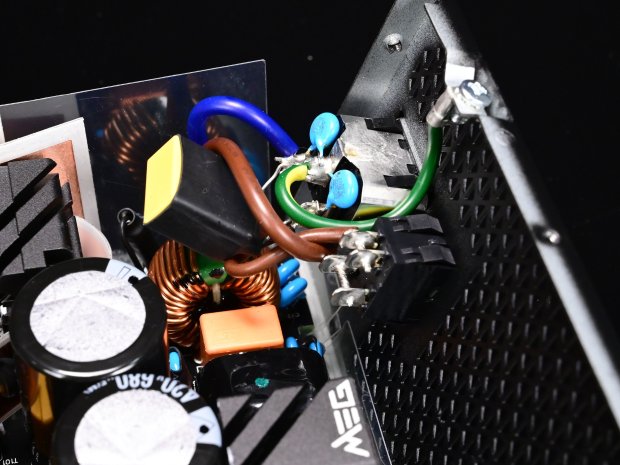

电源EMI滤波

游民星空

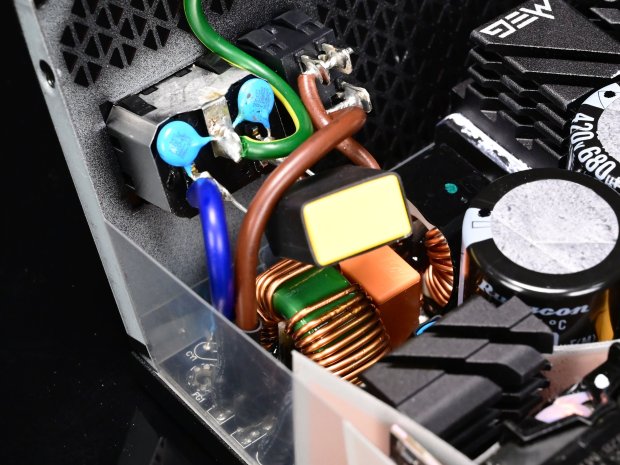

电源EMI滤波

电源的滤波由6个Y电容、2个X电容以及2个电感线圈组成。

游民星空

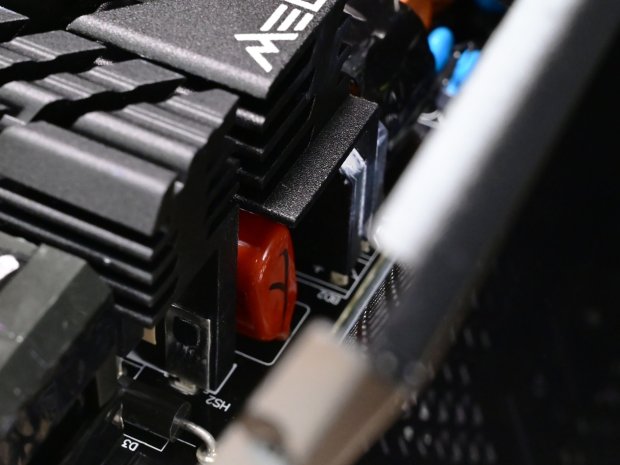

整流桥

整流桥被散热片压在了下边，由于无法进行更加详细的拆解，所以看不出来具体内容。

游民星空
主动式FPC（注：上图来自互联网1/2）

主动式PFC电路，这里使用2个英飞凌的FET和2个升压二极管构成，采用了交错式设计。

游民星空
滤波电容

电源2个主要滤波电容是来自于尼吉康的400V/680μF主动式PFC电容。

游民星空

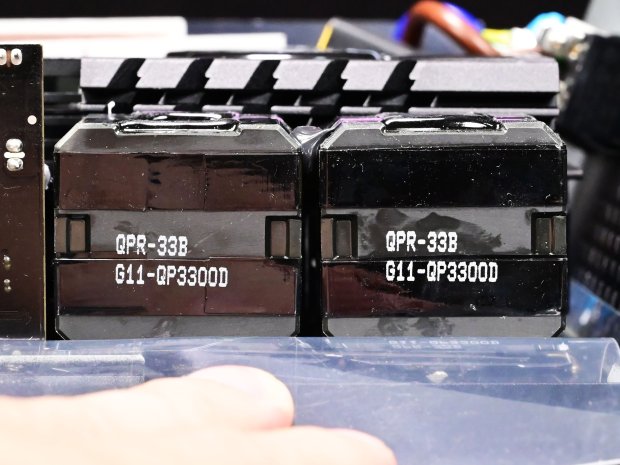

2个主动式PFC的电感线圈。

游民星空

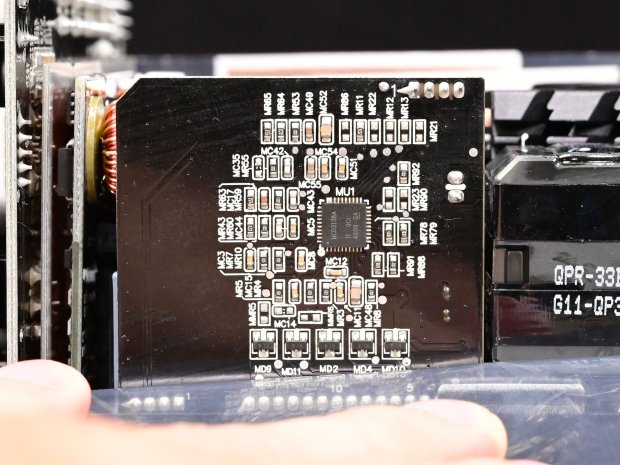

主动式PFC电路模块的主板及控制芯片。
