微星白金1300W电源简测：奢华用料10年质保售价仅1799元

电源拆解（细节二）：

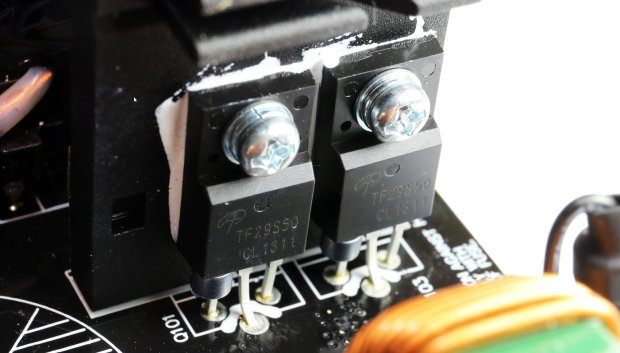

LCC谐振的开关FET（注：上图来自互联网2/2）

由于该电源拥有控制4个LCC谐振开关的FET（散热器左右两侧各有2个），所以该电源为全桥LCC谐振拓扑结构。

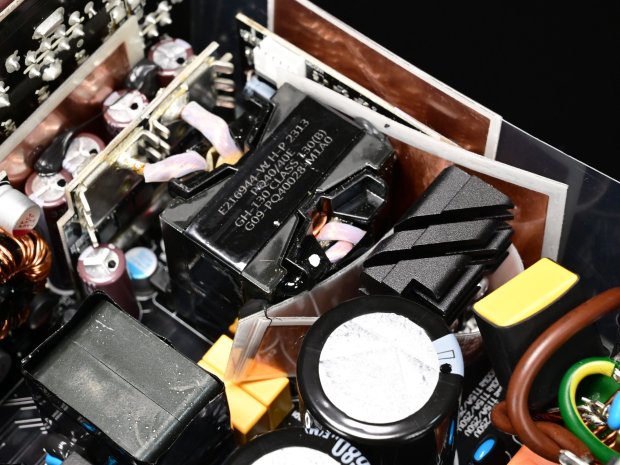

主LCC谐振变压器。

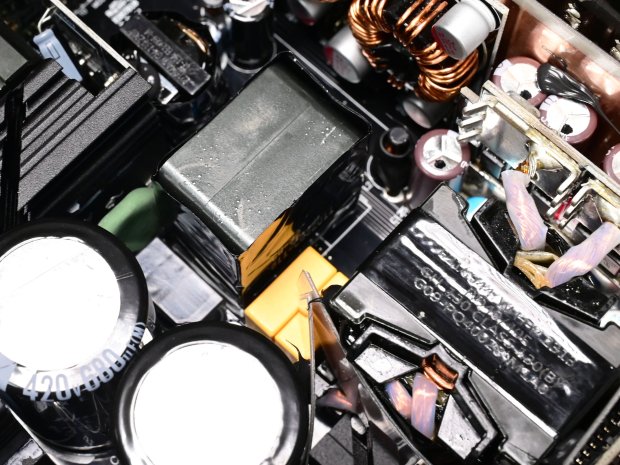

副LLC谐振变压器。

LLC谐振变压器有着降低能耗损失的功能，因此算是提升转换效率必不可少的组件。

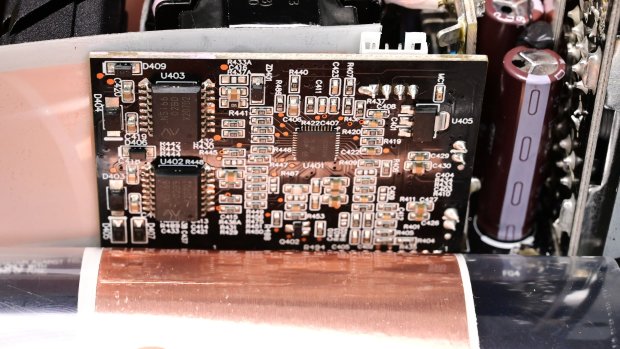

数控板

整个电源是通过该主板将整个电源的状态可以做到实时监控，并完成风扇转速调节或是单路/多路12V电路输出模式切换的。

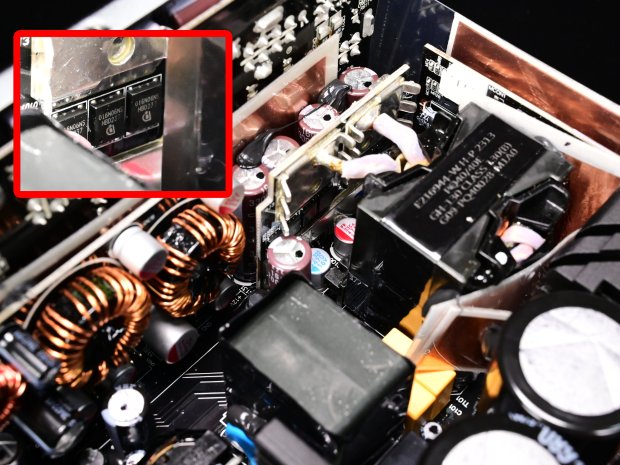

12V电压调节模块

在主LCC谐振变压器之后则是6个英飞凌的的FET（左右2个模块各3个），主要用于产生12V电压。

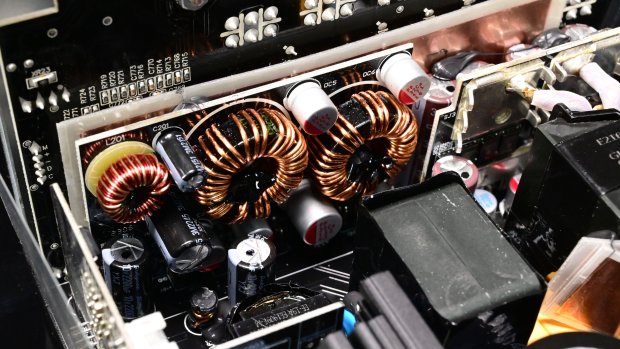

电压调节模块

次要电压调节模块用于输出5V和3.3V的电压，供给电脑上的其它设备。

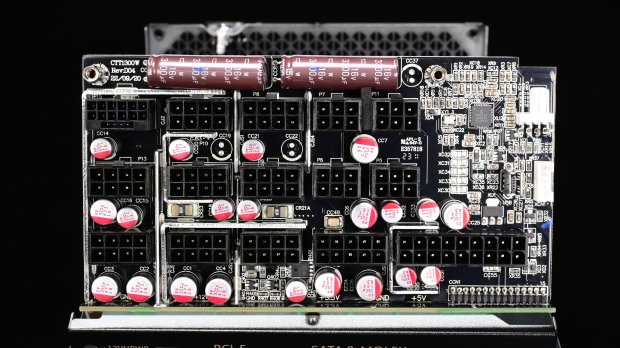

而在输出模块方面，微星还额外增加了一层保障——不仅在输出模块的背面，包括正面也可以看到共计6颗16v 3300μF的高品质电解电容。

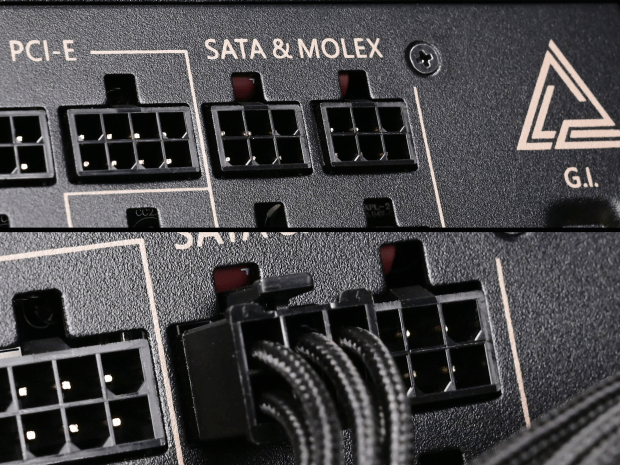

值得一提的是，恰好是为了增强电流稳定性的关系，微星的在输入面板上的这两个16v 3300μF高品质电解电容并没有进行额外的固定。而电容因为仅靠两个针脚固定，所以会有一定的活动空间。因此，这里出现了动作不可靠的现象（即部分用户这里的电容会对电源线材接头的插入产生阻碍）。

虽然我收到的这款电源插入还是非常轻松的，并没有产生干扰。但是出现这一问题的老用户可以通过“稍微用力”插入的方式，把电容往上边“挤一下”即可解决。

我们在将这个情况反映给微星后，微星的工作人员表示后续的批次已经解决了这一问题。所以后续购买电源的朋友无需担心这个问题。
