技嘉RTX 5080超级雕显卡评测 多帧生成技术加持 同价位享受4080S两倍性能

显卡规格参数：

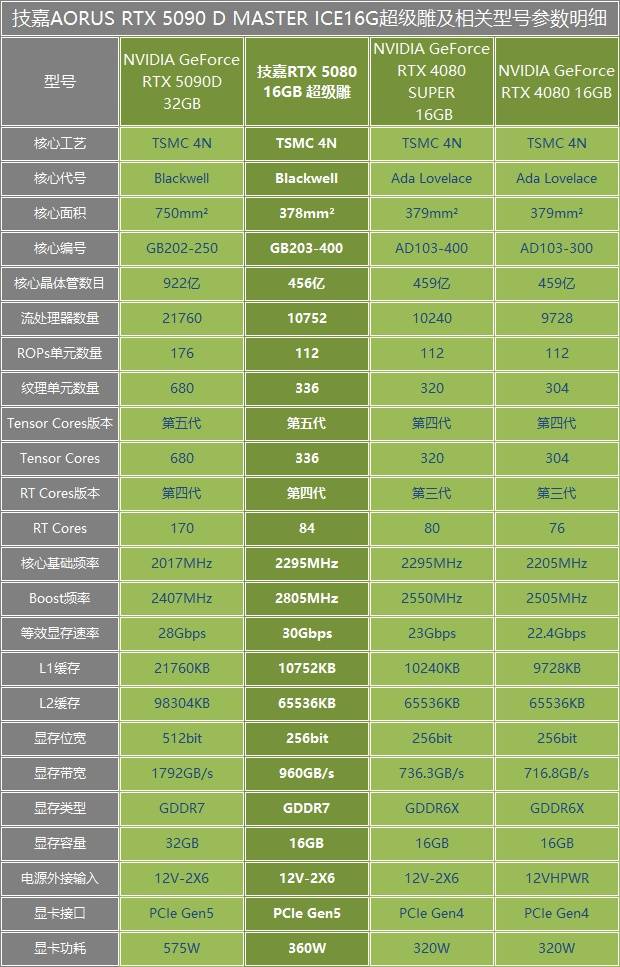

按照惯例，我们还是给大家列了一个表，以便大家对RTX 5080超级雕及其相关显卡的参数有一个直观的了解。

相较于RTX 4080 SUPER及RTX 4080，RTX 5080显卡的核心面积要略小一点，其晶体管数目也少了3亿。在流处理器方面，可以看成是与其定位相同的RTX 4080 SUPER以及RTX 4080的阶梯式升级。

有趣的是，RTX 5080拥有84组SM簇，RTX 4080 SUPER为80组，RTX 4080则是76组。

当然，虽然数量方面提升不大，但是RTX 5080采用的是第五代Tensor核心以及第四档RT核心，所以质量上边，RTX 5080还是有很强悍的提升。

同时RTX 5080使用了GDDR7显存颗粒，其显卡接口也变成了PCIe Gen5，真正可以发挥PCIe 5.0 CPU通道的作用了。

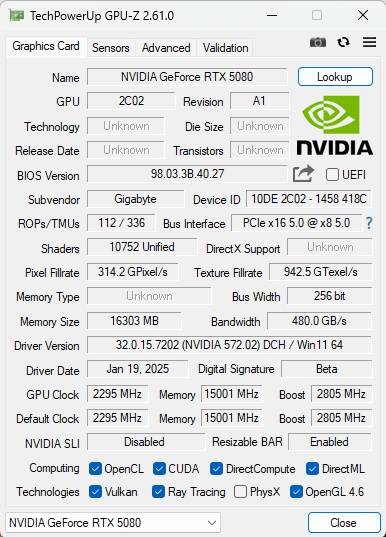

比较遗憾的是，截至发稿，GPU-Z仍无法正常识别到RTX 5080显卡的参数，不过通过仅有的信息可以发现，RTX 5080超级雕的核心Boost频率达到了2805MHz，比公版的2617MHz高了188MHz，其频率比公版提升了7%。

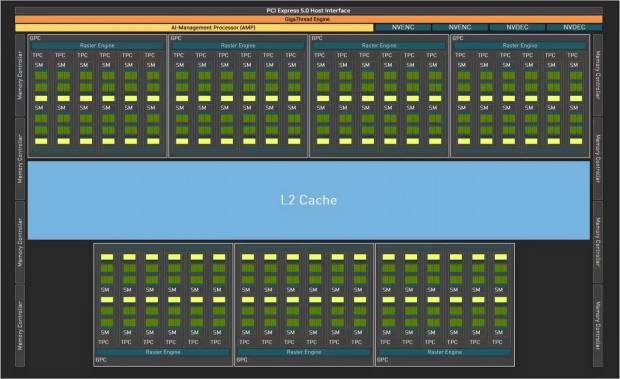

RTX 5080规格图GB203-400显示核心采用了7个满血的GPC，其每个GPC中含有12组SM簇，同时，RTX 5080拥有2个第九代NVENC和2个第六代NVDEC（RTX 40系分别对应第八代和第五代）。

该卡共计8个显存控制器。

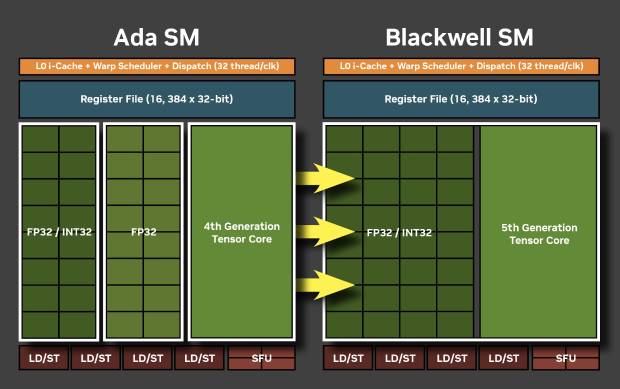

在SM簇方面，Blackwell架构的RTX 5080较Ada Lovelace架构的RTX 40系显卡也有改进。

在Ada Lovelace架构的SM簇中，其中每个寄存器中的16个CUDA核心负责处理器FP32+INT32运算，另外 16个CUDA核心则专门处理FP32运算。

在Blackwell中，每个寄存器中的32个CUDA核心同时具有并发处理FP32+INT32 运算的功能。

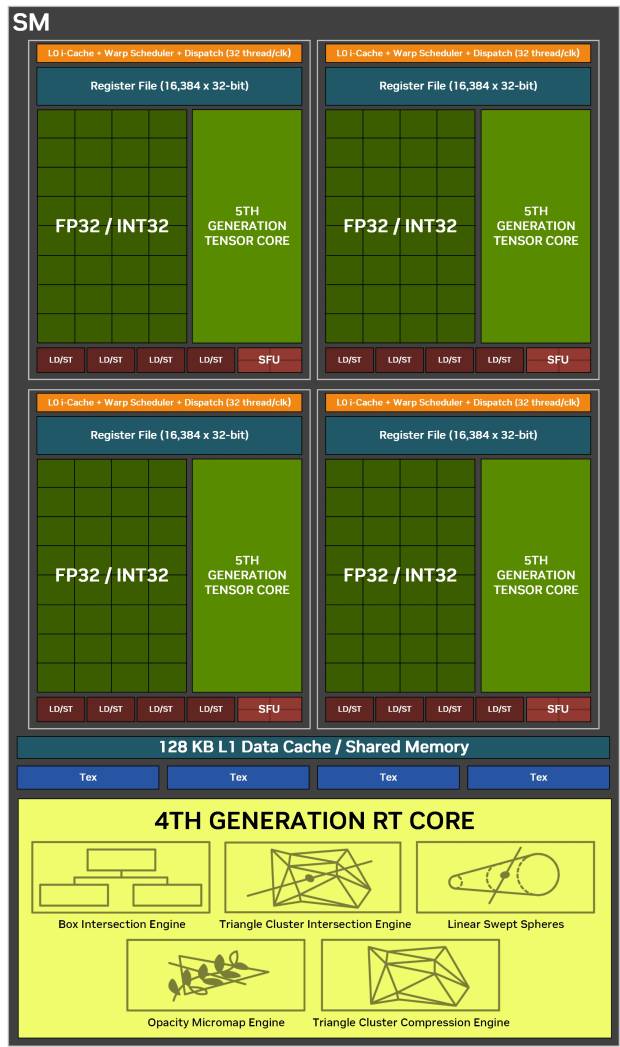

不过，每组SM簇中仍然是分为4个寄存器，每个寄存器含有32个CUDA核心和1个第五代Tensor核心以及1个第四代RT核心。

所以，综上所述，GB203-400的规格应该是：

84（SM簇）*4（寄存器）=336（寄存器）

336（寄存器）*1（Tensor核心）=336（第五代Tensor核心）

84（SM簇）*1（RT核心）=84（第四代RT核心）

84（SM簇）*128（CUDA核心）=10752（CUDA核心）

84（SM簇）*128（L1缓存）=10752KB（L1缓存）

8（显存控制器）*32（位宽）=256bit（显存位宽）
