AM5最强ITX主板登场！微星MPG X870I EDGE TI EVO WIFI刀锋 钛评测

主板I/O与芯片

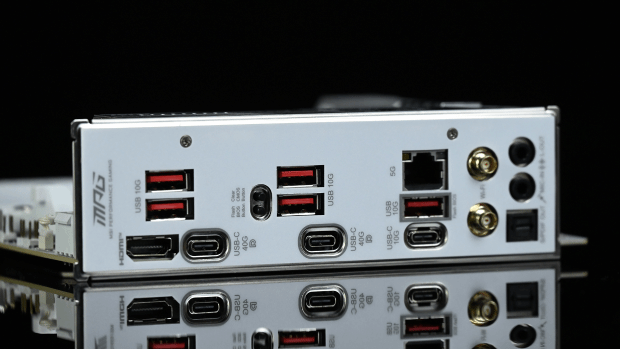

微星MPG X870I EDGE TI EVO WIFI刀锋 钛预装了一体化I/O挡板，拥有1个HDMI 2.1 TMDS（4096x2160@60Hz）接口、1个RJ45 5Gbps接口、5个USB-A 10Gbps接口、1个USB-C 10 Gbps接口、2个USB-C 40Gbps（USB4，DP Alt Mode，DP 1.4）接口，1个3.5mm麦克风接口、1个3.5mm音频输出接口、1个S/PDIF光纤音频接口。同时还设计有1个BIOS清除按钮、1个免U刷BIOS按钮。

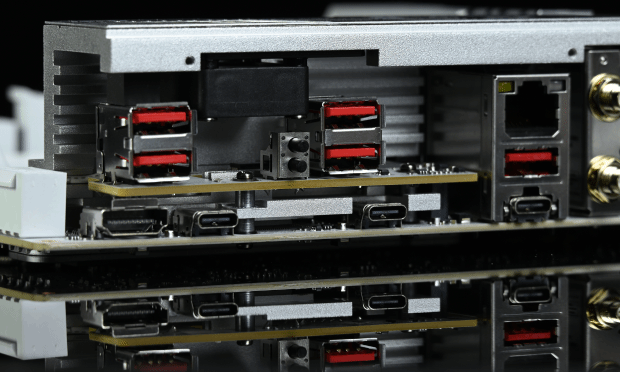

拆除挡板，可以发现上方的4个USB-A 10Gbps接口、BIOS清除按钮以及免U刷BIOS按钮搭载在一块独立子板上，通过进一步拆解可以发现，这4个USB-A接口通过瑞昱RTS5420芯片拓展而来。子板采用了镂空设计，有助于上方的内置小风扇吹走下面的散热片的热量。

拆除子板，可以发现下层仅有两个USB4接口，由于目前的锐龙7000/9000系均未集成USB4控制器，因此需要外部芯片来拓展出该接口，目前板厂均采用ASM4242作为USB4芯片，有一定的散热压力，需要独占一层也是合理的。

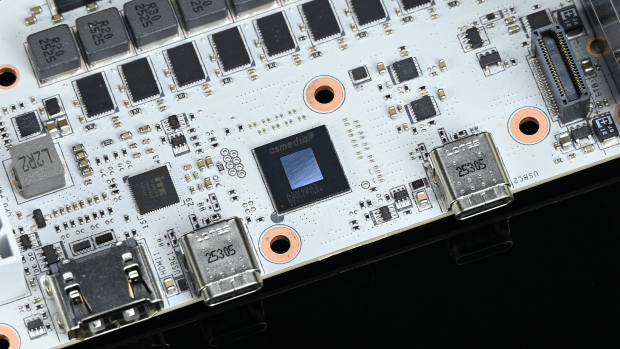

拆除散热片，下方为祥硕科技的ASM4242。

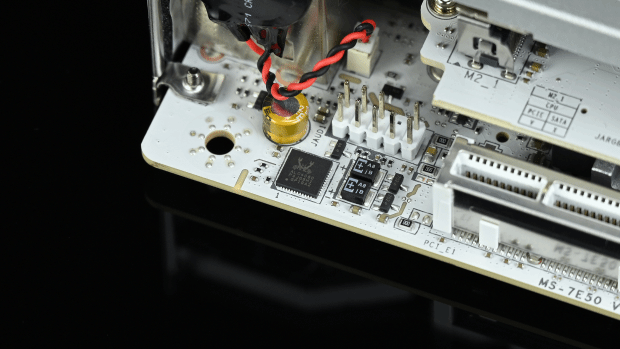

微星MPG X870I EDGE TI EVO WIFI刀锋 钛的音频芯片为瑞昱ALC4080，属于是高端主板的常客了，配备有一枚尼吉康10V 100μF的金色滤波电容。

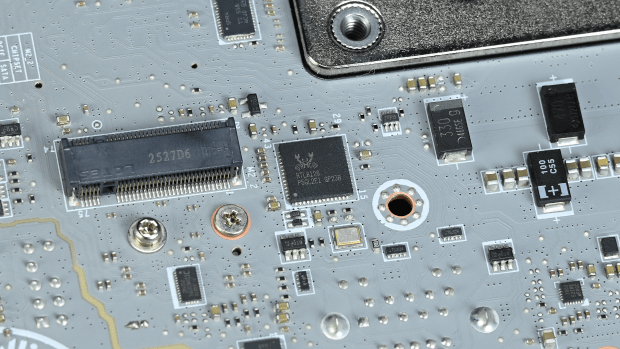

有线网卡芯片设计在主板背面，型号为瑞昱RTL8126，速率为5Gbps。

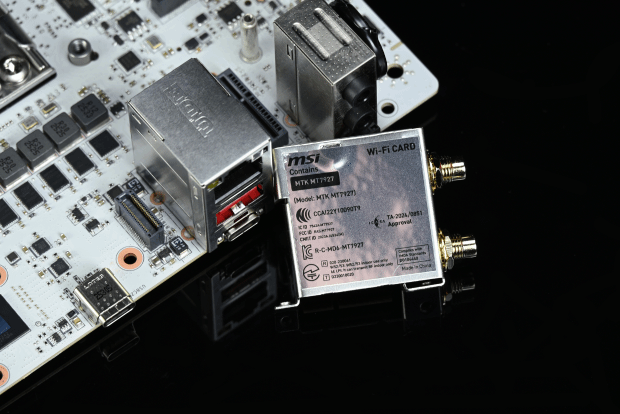

无线网卡型号为MT7927，联发科旗舰WiFi 7网卡，支持2x2 320MHz、蓝牙5.4。

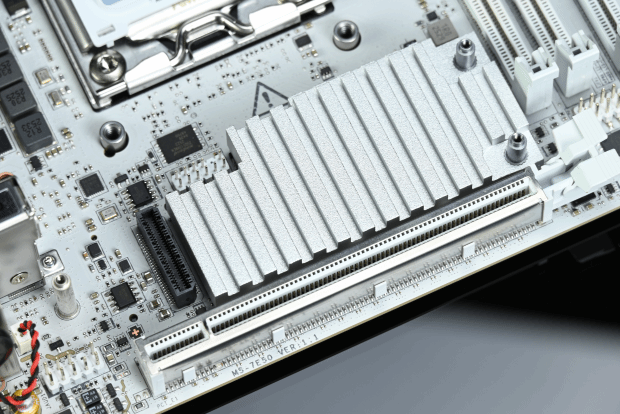

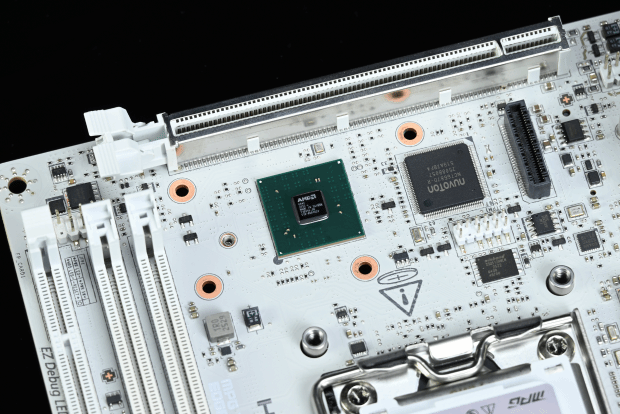

南桥芯片设计在M.2_1硬盘位的下方，由于X870并非采用串联设计，因此为单颗Promontory21。

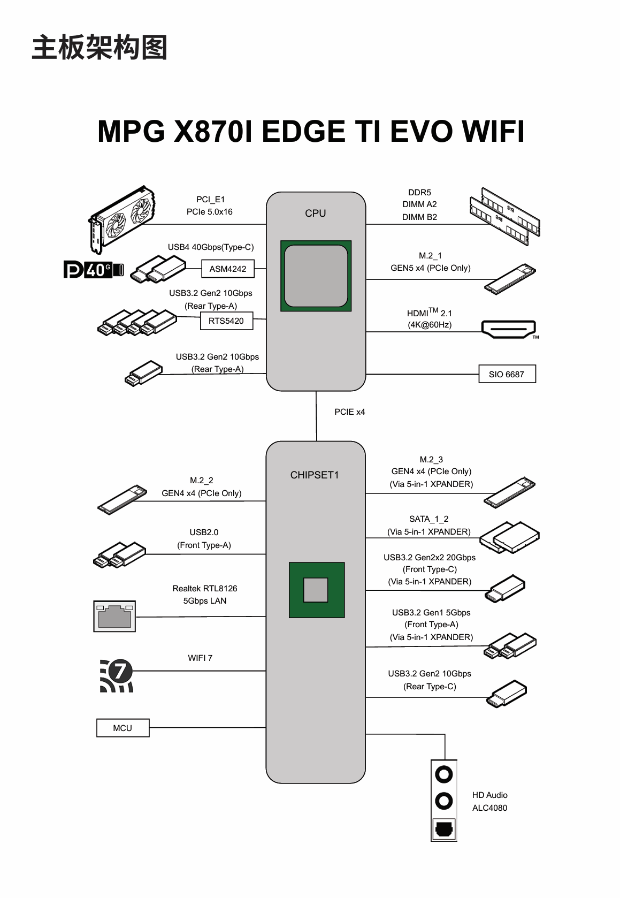

此处放上微星MPG X870I EDGE TI EVO WIFI刀锋 钛主板接口拓扑图以供参考。
