DX11主流风暴 中段显卡Radeon HD5770全面测试

在《DX11先锋！ATI HD5870震撼视觉超详解》一文中我们对EyeFinity技术进行了详细的介绍，其中对于大多数人来说最吸引人的是普通单卡就可以实现三屏输出的功能。在HD5700系列显卡上EyeFinity依然是强烈的卖点，也就是说你花几百元购买HD5750显卡就可以实现单卡三屏输出啦！

现在液晶显示器价格已经不再昂贵，普通用户使用三屏工作也不是遥不可及的事情，下面我们就来看一看三屏输出时各种不同组合模式。ATI为用户准备了全新的Single Large Surface技术，能够方便的实现多屏多输出或多屏合并单一屏幕之间的切换。

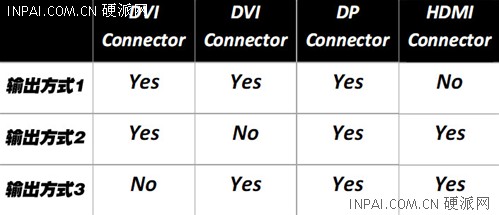

对于普通HD5000系列显卡（包括HD5700和HD5800）来说，采用了双DVI+DP+HDMI接口设计，那么可供输出的方案如上表格：DVI+DVI+DP、DVI(1)+DP+HDMI、DVI(2)+DP+HDMI。也就是说，实现三屏幕输出，无论是连接DVI还是HDMI，但是至少需要一个DP接口输出。而输出的组合方式如下图：

普通HD5000显卡的输出方式

对于普通HD5000系列显卡来说，如果采用了双DVI+DP+HDMI接口设计，那么可供输出的方案如上表格：DVI+DVI+DP、DVI(1)+DP+HDMI、DVI(2)+DP+HDMI。也就是说，实现三屏幕输出，无论是连接DVI还是HDMI，但是至少需要一个DP接口输出。而输出的组合方式如下图：

三屏输出的方案组合

实现三屏输出，除了上图两种组合方式外，另外用户也可以让两台显示器并联组成一个屏幕，而另外一个屏幕做单独输出，并且不限制显示器的横向、纵向摆放。

对于六屏Displaypost显示的应用，ATI还是交给HD5870的EyeFinity版本来完成，因为HD5700的核心中删减了一组Displaypost输出单元，不过这对于多数用户来说没有什么影响。
