PS4首份真机拆解图报！麻雀虽小、五脏俱全

　　凤康宏表示，为了使用上的便利，因此电源供应器是采用内建而非外接设计。散热器部分采用两根热导管来强化导热效率，鼓风扇采用85mm直径的离心风扇，是专门为PS4需求所设计。

配备两根热导管的处理晶片散热器

专为PS4需求所设计的85mm离心风扇

　　由于GPU需要大量的记忆体频宽来进行绘图，因此PS4采用了高速的GDDR5绘图记忆体。除了主要处理器之外，PS4还内建独立的低耗电次要处理器，可以在待机状态下持续进行网路传输工作。蓝牙无线传输采用独立天线，Wi-Fi无线网路则采用直接整合在基板印刷电路上的天线。

　　PS4配备吸入式BD/DVD光??碟机（不支援CD）与500GB容量2.5吋SATA硬碟机，可自行购买市售的标准2.5吋SATA硬碟机来更换扩充容量（容量160GB以上、厚度9.5mm以下）。

吸入式BD/DVD光??碟机

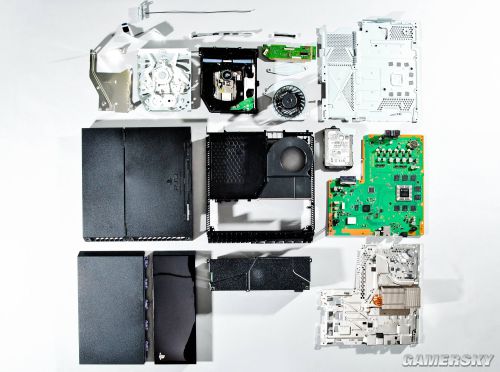

拆解后的PS4零组件

　　A：吸入式BD/DVD光??碟机
　　B：85mm离心风扇
　　C：上部金属底板
　　D：500GB2.5吋SATA硬碟机
　　E：主要基板
　　F：下部金属底板与散热器
　　G：内建电源供应器
　　H：内层主框架与导风罩
　　I：下部机壳
　　J：上部机壳
