迟来的DX11王者！GeForce GTX 480/470全球同步首发详测

[GTX 480显卡产品拆解图赏（1）]

由于GTX 480散热部分采用分离式设计，再加上背部PCB螺丝较多，所以拆卸起来还是有一点麻烦的，小编拆解的时候也费了一番功夫。

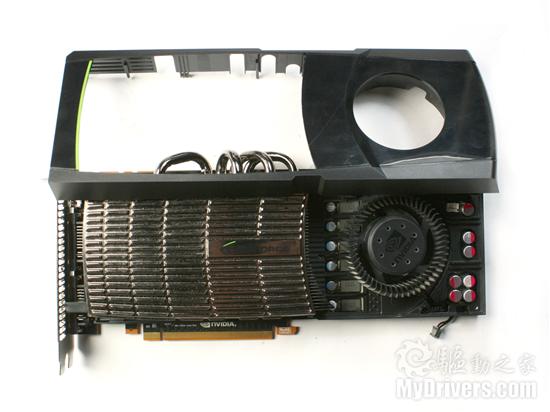

导风罩与散热器分离

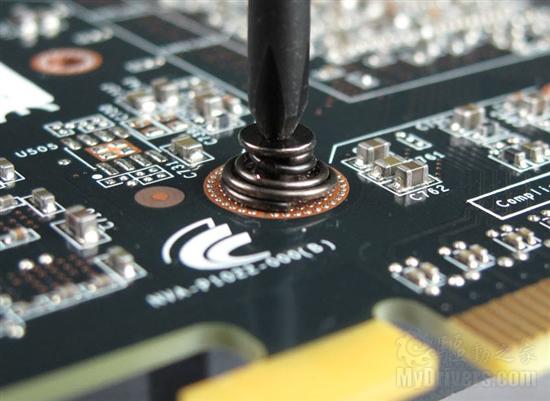

卸下背部PCB的众多螺丝，拿掉散热器

卸下散热器后可以看到核心部分

拆下最下面的散热片以及涡轮风扇，PCB一览无余

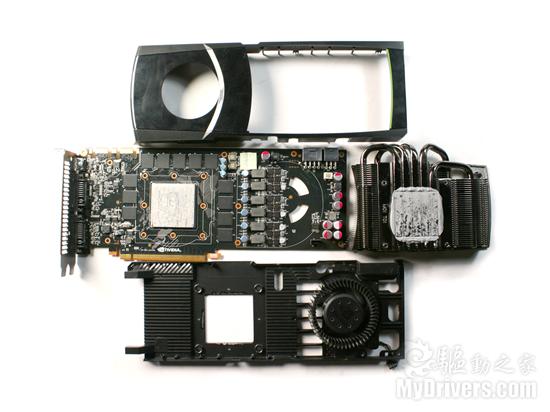

整个显卡由四部分组成

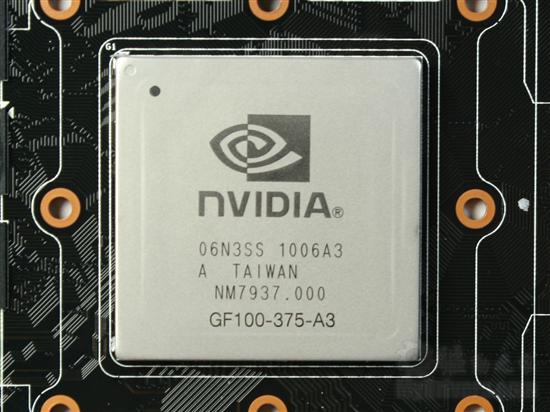

GTX 480核心特写

相信各位读者最关心的莫过于GTX 480的核心部分了。搭载GF100核心的GTX 480依然采用了“大核心”设计，核心面积大约为23mmx23mm，内含30亿个晶体管，这是GT200的两倍还要多，不过由于采用了全新的40nm工艺，整体面积也大致与GT200相当。核心编号为“GF100-375-A3”，“A3”为修订版本，产自台湾。核心内建了480个流处理器（NVIDIA称之为CUDA核心），在前面GF100架构介绍中我们也知道，这是在完整核心的基础上屏蔽一组32个。核心频率方面并不是很高，为700MHz，shader则为1401MHz。此外，与G80、GT200不同的是，NVIO控制芯片集成到了核心内部，这也意味着不再需要两个芯片了。至于核心特色方面，前面GF100架构部分已经详细介绍，这里就不再一一赘述。

显存颗粒

GTX 480搭载了12颗三星 GDDR5 0.4ns显存颗粒，编号为“K4G10325FE-HC04”，单颗规格为128MB/32-bit，共同组成了1536MB/384-bit的显存规格。显存频率为1848MHz(等效于3696MHz)，带宽达到了177.4GB/s。

供电部分

随着核心架构更加复杂，GTX 480对供电的需求也随之增加。显卡供电部分采用了6相核心+2相显存供电，搭配清一色贴片式电感以及高品质固态电容，保证GTX 480这样的顶级显卡的供电充足以及稳定性。

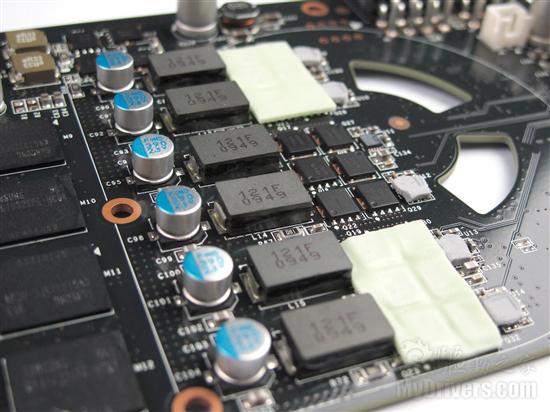

6相核心供电

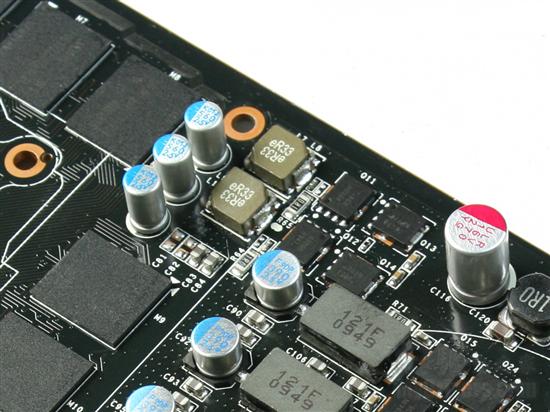

2相显存供电

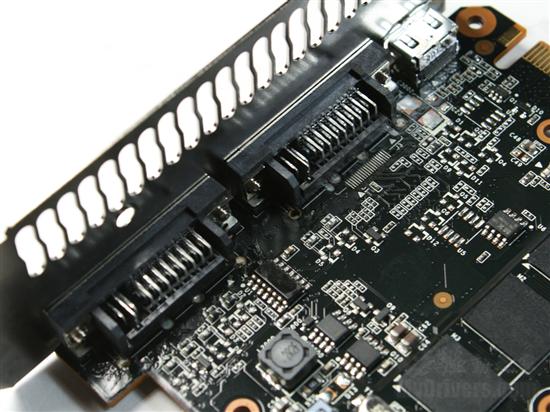

虽然GTX 480整体做工以及供电用料都十分扎实，但这里不知为何输出接口部分并没有采用全封闭的屏蔽罩，让人有些诧异。
