[GTX 470显卡产品拆解图赏（1）]

与前面的GTX 480一样，我们同样对GTX 470进行了实物拆解。打开导风罩可以看到，GTX 470内部结构与GTX 480布局基本一致，可以看成缩小版的GTX 480。

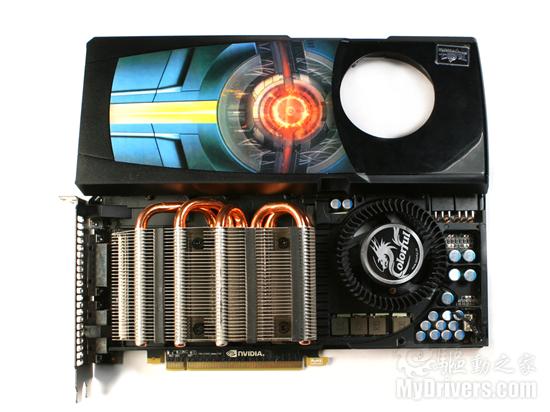

打开导风罩，内部结构与GTX 480较为类似

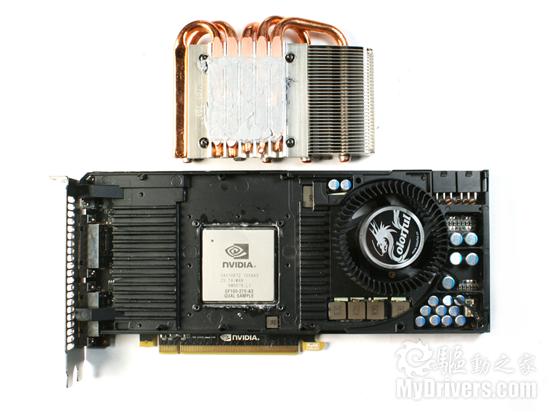

拿掉散热器，同样可以看到显卡核心部分

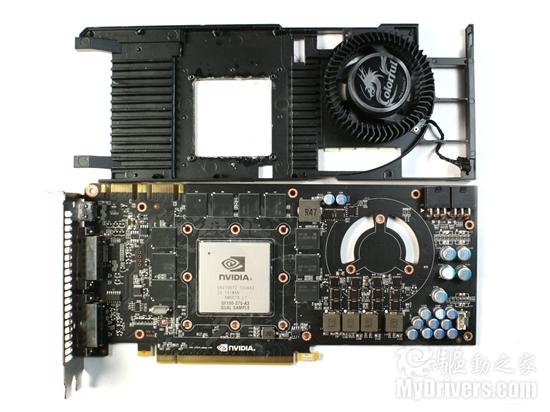

最后卸下散热器底部，可以看到PCB部分

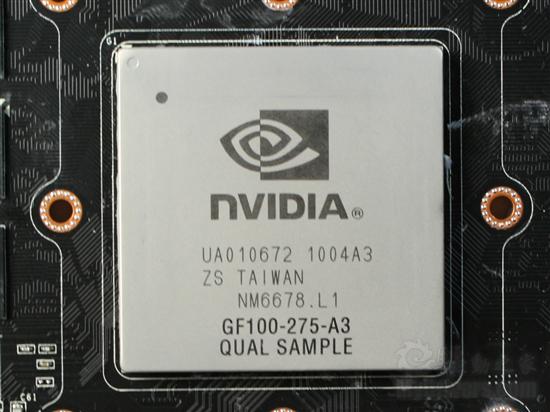

GTX 470与GTX 480源于同宗，所以核心面积也一样。只不过核心流处理器再屏蔽一组削减到448个，核心编号为“GF100-275-A3”，产自台湾。其中275与375便是GTX 470与GTX 480的差别。核心频率方面也由GTX 480的700MHz下降为607MHz，Shader由1401MHz下降为1215MHz，当然伴随的性能的下降，随之而来的便是功耗的降低。

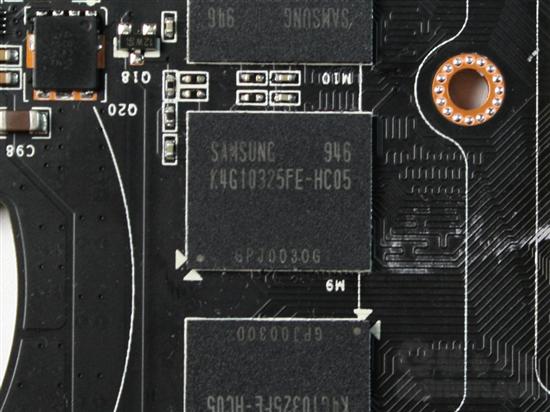

显存颗粒也有所不同，0.4ns变为0.5ns，所以频率1848MHz降低到1674MHz。另外，显存颗粒个数也由GTX 480的12颗减少为10颗，所以显存规格削减为1280MB/320-bit，带宽下降为133.9GB/s。

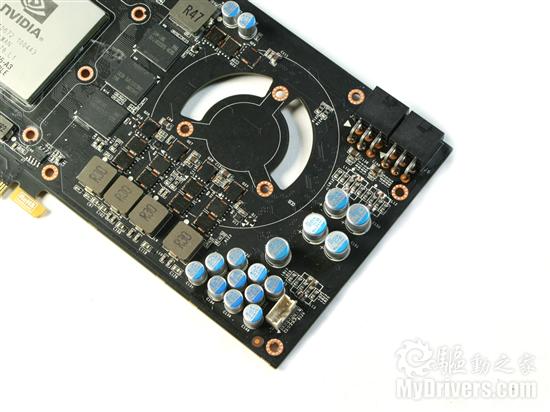

由于核心以及显存相比GTX 480都有所削减，所以GTX 470的供电需求也不再那么苛刻。供电部分彩虹4相核心+1相显存的供电方案，用料方面均采用贴片式电感以及高品质全固态电容。

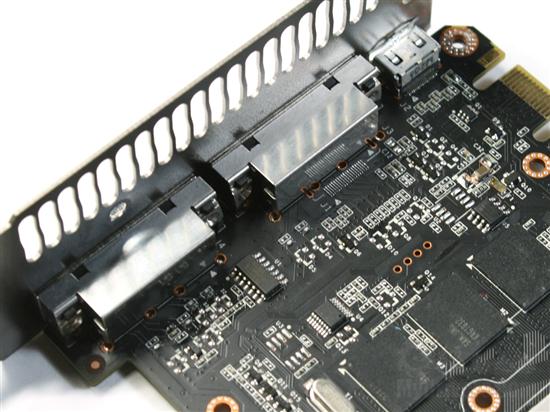

输出接口部分采用了全封闭屏蔽罩，有效防止电磁干扰，保证显卡输出信号的纯净度。
