再次夺回“帝王”宝座！GTX 690详细评测

● 第一位穿“铠甲”的皇帝

与我们所见的其他显卡产品不同，GeForce GTX690是第一块采用全金属外壳包覆的显卡产品。搭配透明亚克力以及顶部的绿色LED，GeForce GTX690标志着NVIDIA将显卡的工业设计水平提升到了新的高度。

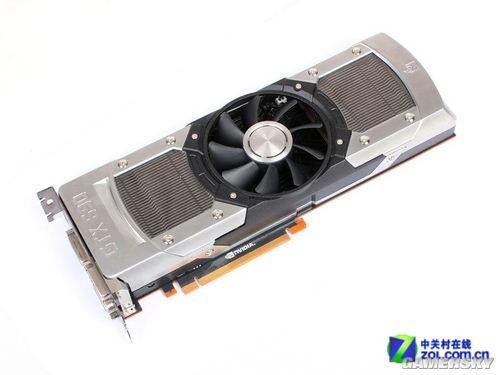

卡皇正身

卡皇背影

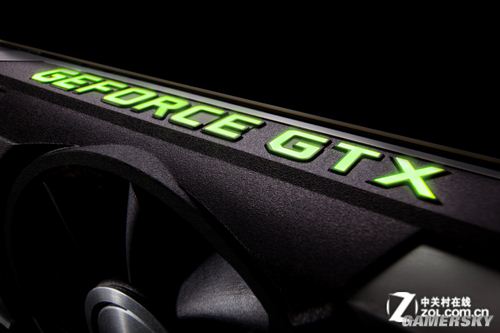

顶端的LED

为照顾两颗足本规格的GK104核心，NVIDIA在GeForce GTX690的PCB上下了不小的功夫，不仅一改GeForce GTX680略显“寒酸”的风格，补完了全部供电元件，更在此基础上大量敷设了各种全新的元件，其PCB长度也达到了上代GTX590的水平。

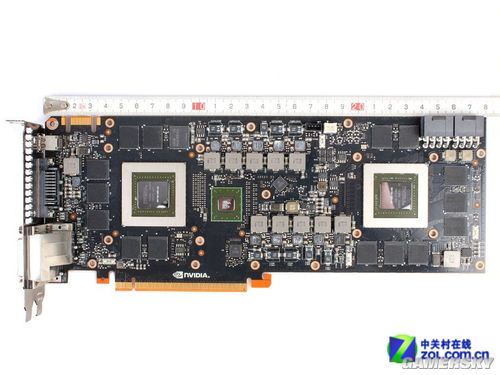

GTX690 PCB及尺寸

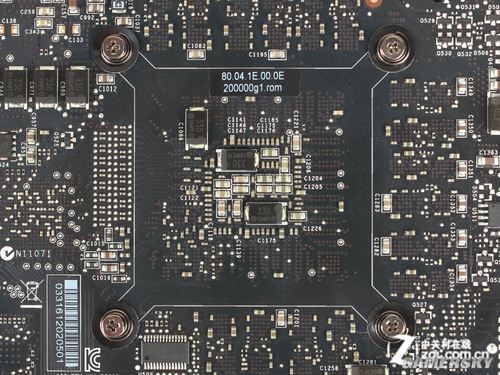

GPU芯片背面元件

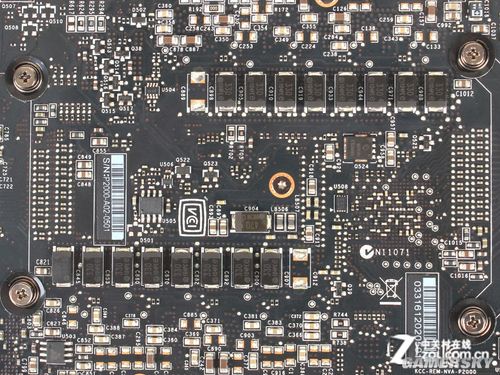

供电模块用料

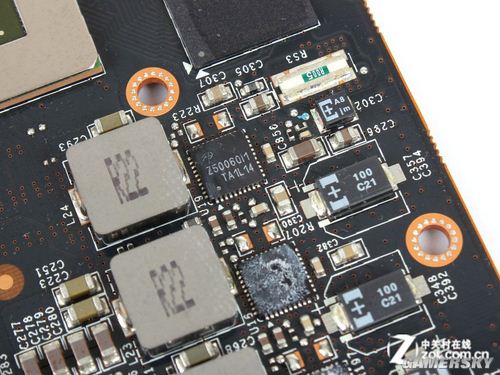

显存供电

板上接口

为了应对两颗GK104芯片以及10+4相供电的发热，同时进一步降低散热系统压力以及使用噪音，GeForce GTX690使用了全铝合金外壳+镁合金关键支撑件的设计方案，不仅达到了坚固与轻量化兼顾的目的，更加强了整卡的散热能力。值得一提的是尽管本次GeForce GTX690的使用温度并不夸张，但这部分热量依旧会被外壳快速带离到显卡表面，所以我们提醒各位用户在使用过程中尽量避免接触显卡本身。


GTX690散热拆解


GTX690散热细节


GTX690散热细节（二）


GTX690散热细节（三）


GTX690散热细节（四）

SLI接口

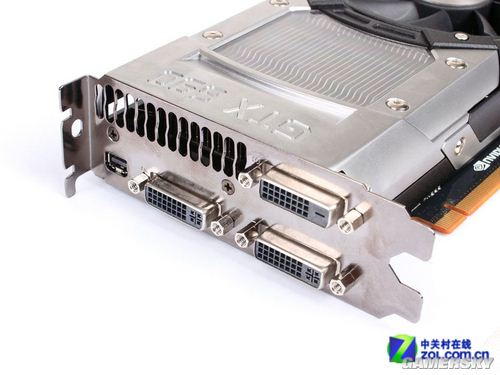

输出接口方案

由于单卡双芯结构，GeForce GTX690仅支持单路SLI接口，2块GeForce GTX690即可达到4颗芯片SLI的效果。其输出接口方面采用了3DVI+mini DP的方案，可以支持4屏输出以及3屏3D输出。
