● 性能王座拥有者的更多细节

GeForce GTX690与GeForce GTX680同样基于全新的Kepler图形构架，拥有多达71亿的晶体管规模，采用两颗完整规模的GK104芯片，每颗核心面积294平方毫米。由于采用了两颗完整规模的GK104芯片，GeForce GTX690的运算资源总量达到到了3072个ALU，Texture Filter Unit与构成后端的ROP也因此翻倍到了256/64个。由于单卡双芯显卡显存位宽仅对单个核心有意义，因此GeForce GTX690拥有256bit的有效显存位宽。

GeForce GTX690 对位产品规格比较表
显卡型号	GeForce GTX690	GeForce GTX590	GeForce GTX680	Radeon HD 6990	Radeon HD 7970
市场定价	999美元	699美元	499美元	599美元	549美元
GPU代号	Kepler	Fermi	Kepler	Cayman	Tahiti
GPU工艺	28 nm	40 nm	28 nm	40 nm	28 nm
GPU晶体管	71 亿	60亿	35.5 亿	53.4 亿	43 亿
着色器数量	3072	1024	1536	3072	2048
着色器组织	1D*3072	1D*1024	1D*1536	4D *768	Vector *2048
ROPs数量	64	96	32	64	32
纹理单元数量	256	128	128	192	128
核心频率	915 MHz	607 MHz	1006 MHz	830 MHz	925 MHz
着色器频率	915 MHz	1215 MHz	1006 MHz	830 MHz	925 MHz
理论计算能力	2.81 TFLOPs*2	1.87 TFLOPs*2	3.09 TFLOPs	2.55 TFLOPs*2	3.79 TFLOPs
等效内存频率	6008 MHz	3416 MHz	6008 MHz	5000 MHz	5500 MHz
内存位宽	256 bit	384 bit	256 bit	256 bit	384 bit
内存带宽	192.3 GB/s	163.9 GB/s	192.3 GB/s	160 GB/s	264 GB/s
内存类型	GDDR5	GDDR5	GDDR5	GDDR5	GDDR5
内存容量	2048 MB*2	1536 MB*2	2048 MB	2048 MB*2	3072 MB
DX版本支持	11.1	11	11.1	11	11.1
HD视频技术	PureVideo HD+NVENC	PureVideo HD	PureVideo HD+NVENC	UVD3.0	UVD3.0+VCE
通用计算接口	CUDA	CUDA	CUDA	Stream	Stream

*注：以上定价均为首发美元价格

GTX690的特色由六个主要的部分组成：

1、基于HKMG的TSMC全新28nm工艺以及由此带来的高性能功耗比。

2、铝合金外壳设计，关键部位支撑件采用镁合金。

3、2颗完整规格的GK104核心。

4、更高的默认GPU Boost幅度。

5、理论上等效翻倍的显存容量。

6、单卡4屏输出以及单卡3屏3D Vision输出。

显存的等效容量是GeForce GTX690值得注意的地方。NVIDIA在CUDA4.0中引入了UVA（跨GPU显存虚拟定址），多GPU体系的显存已经完全构成了一个整体，不同GPU可以直接跨越PCI-Express总线访问全部GPU所拥有的显存，因此GeForce GTX690的有效显存容量在理论上已经翻倍到了真正的4096MB，而非传统的不支持跨GPU统一定址架构那样的虽然拥有翻倍显存但实际等效部分依旧对应单核心容量。目前这一点尚未得到NVIDIA的官方明确确认，我们会对此保持持续关注的。

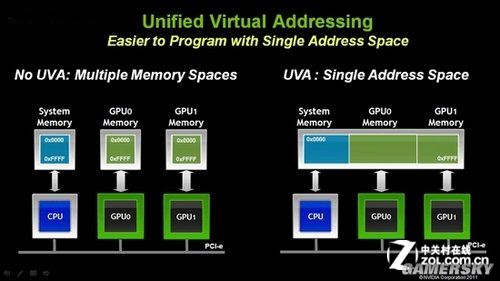

UVA让GeForce GTX690统一板载显存成为可能

尽管Kepler构架的整体功耗控制相当出色，但将两块完整规格同时运行频率接近1GHz的GK104核心放在一起，其所产生的功耗依旧不容小觑，因此GeForce GTX690在维持显存频率不变的前提下使用了较之GeForce GTX680略有下降的核心频率，其默认频率分别达到了为915/6008MHz。为了保持更好的性能，GeForce GTX690采用了比GeForce GTX680更高的默认GPU Boost提升幅度（并非最大GPU Boost提升幅度），因此在大多数情况下GeForce GTX690的GPU Boost频率都与GeForce GTX680非常接近。

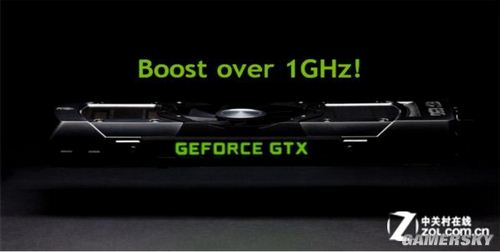

更高幅度的GPU Boost调节范围

GeForce GTX690的Pixel Fillrate能力为29.3G/S，默认Texture Fillrate能力为117.2G/S。由于显存频率和位宽均与GeForce GTX680相同，因此GeForce GTX690也具有192.3GB/S的显存带宽，同时拥有2.81TX2的单精度浮点运算能力。

与上代单卡双芯架构的GTX590不同，GeForce GTX690拥有十分接近于单芯显卡的默认运行频率，这种极高的默认频率不仅源自TSMC 28nm HKMG工艺带来的好处，更多的原因来自Kepler架构优秀的底层设计，其中最大的三个功臣分别是SMX单元、Pre-Scheduling过程以及GPU Boost。
