魅族旗舰机MX3 史上最深入拆解第一集：开胃菜

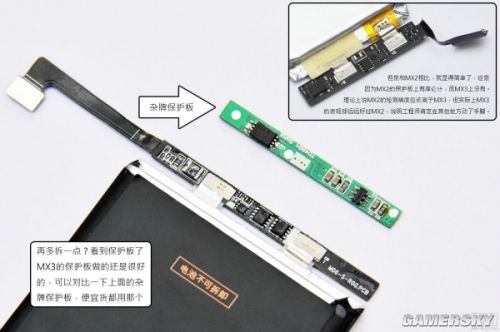

　　再拆一点就能看到保护板了。这个东西是保证锂电池安全工作的核心部件，要知道锂电池是很娇嫩的东西，充电电流不能大、放电电流不能大、充电电压太高会出事、放电放的太低也会出事。出事会怎样呢？最轻的是容量损失内阻增大，其次是内部产生气体封装鼓胀，最差的就直接爆炸了。保护板就是用来避免这些情况发生的，如果电池的电流超过规定值或者电压超过规定值，保护板都会负责切断电芯和外部电路以保证电池的安全。

　　前些天某著名1999手机发生了一起电池在衣兜内自行燃烧的事情，对方制造商对于事态的回复是：“电池系在衣袋内与金属物体接触导致触点短路而发生燃烧，和手机无关，不用担心噢亲”。但是看过这里的解析以后大家都应该知道，这个回复其实是在给自己脸上摸黑。一个拥有正常保护功能的锂电池，会在触点被短路的一瞬间切断电芯，并且进入锁死状态，绝不会因此发生爆炸。把责任推到金属物接触上，等于是承认了自己电池要么没有装保护板，要么保护板无效，怎么看也不是能让人放心的事情，要知道没有了保护板，电芯和炸弹就差不了多少了。

　　回到MX3来。毫无疑问MX3的保护板做工是很好的，不仅用了4层板，而且还用了刚挠结合的工艺。和上面绿色的普通保护板一比，高下立现。不过和MX2比比，好像还是差了不少东西？没错，MX2的保护板功能更加丰富一些，它的内部除了MX3也有的温度检测以外，还有一个库仑计，可以精确统计电池放出和充入的电量（注意是电量，单位是Whr）。从理论上说这会让MX2的电量统计比MX3精确的多，但是其实实际上MX3在电量检测方面要远好于MX2，这也许是MZ把库仑计从电池上迁移到了主板里的结果？楼主没有仔细分析，反正要知道MX3可以安心的把电池用到最后1%就行了。

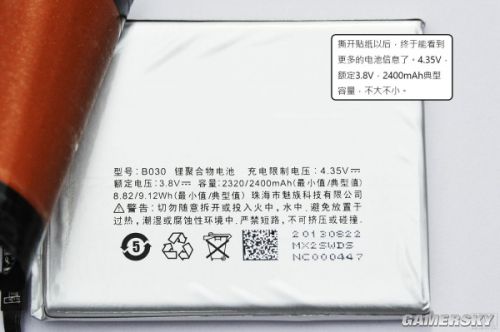

　　本来电池差不多也就这样了，不过手贱的楼主还是把正面的黑胶也撕掉了，这才意外发现下面还有不少字：

　　好像不需要说啥，就这样吧。有不少朋友要楼主把电池撕开看看里面，楼主没那个胆，这里就不做了……其实撕开以后里面也就是黑乎乎的一团，由很多薄薄的纸片卷成方块，啥也看不出来。

　　终于要进入本体了！本着从外围到核心的顺序，我们从小板开始。

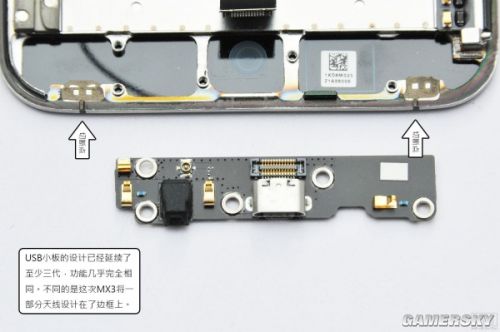

　　别看这片小板连口香糖大小都不到，它却使用了5颗螺丝固定。牢固度是一方面，更重要的是在MX3上这片小板还肩负着一个特殊的任务，那就是和下方的边框天线连接。为了实现边框天线，MZ的设计师在边框上做了两个打断，这样下方的边框实际上就形成了一个倒着的π，懂天线的朋友马上就明白了，这就形成了一对儿倒F天线。

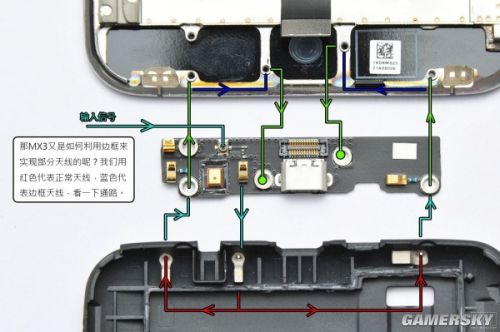

　　但是这并不是MX3的全部天线，如果是这样，那么断点处只要摸一摸，信号就没了，MX3也就会出现类似IP4那样的天线门事件。因此实际上MZ在这里的设计很巧妙，这一对倒F天线只是整个天线系统里的一部分，在后盖下方，还用LDS工艺生成了天线的另一部分，信号的流通方向见下图：

　　天线设计是一门很复杂的学问，楼主也不懂，因此对于整个天线系统的设计也没法说更多。但是有一些基础的东西还是可以看出来的。现代手机由于需要兼顾多个频段，对于MX3而言是6个频段，因此需要用很复杂的多谐振天线设计，让天线的不同部分对不同的频率谐振，因此形状会很奇怪。在MX3上，后盖上用LDS形成了两个“半天线”，然后依靠触点和螺丝，导入由边框形成的另外两个“半天线”，从而形成一组完整的GSM/WCDMA天线。这样的设计，由于边框并不是全部，因此即便缝隙被人体碰到，天线的特性也不至于迅速衰减到无法使用，所以可以比较好的兼顾自由场和正常操作环境。这种复杂天线设计，在手机上楼主是第一次看到。

　　不仅是2G/3G天线，在另外一组天线（楼主不确定是GPS还是WIFI）上也有体现，同样是在中壳上实现一半，在边框上实现另一半。因此边框上的缝隙，就远不像MX/MX2上那样仅仅是避免屏蔽天线而造，缝隙实际上成了天线的一部分。
