魅族旗舰机MX3 史上最深入拆解第一集：开胃菜

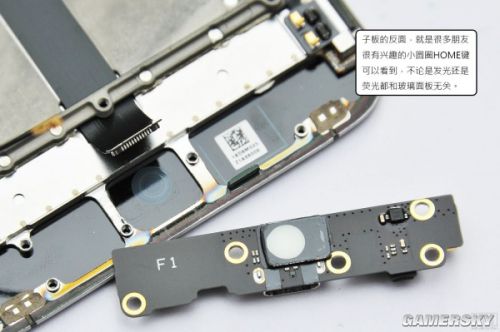

　　小板的反面则是很多人感兴趣的Home键。应大家的要求，楼主把它彻底拆开了：

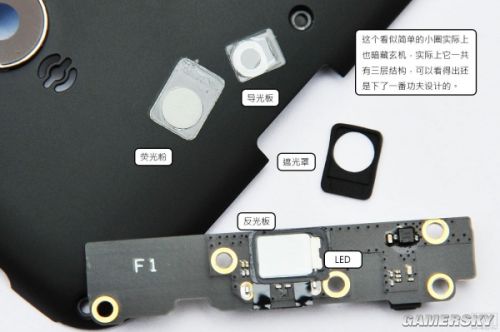

　　麻雀虽小五脏俱全，不到1毫米的Home键里有四层结构，分别是反光板、导光板、荧光板和遮光板。一个扁平封装的白色LED负责从侧面把光射入导光板，而导光板则把光在一个圆圈范围内从平面散射成垂直，照亮荧光板，最终实现那个漂亮的小白圈。

　　小板上值得解析的也就这些。对了，最后需要说明的是，MZ在MX3上放弃了MX和MX2上采用的17针双层USB口设计，改为了标准的5针。因此MX3不再支持SPDIF输出，也不再支持USB Host功能，甚至连MHL功能也取消了，只剩下了标准的USB OTG支持。官方对此的解释是，Miracast比MHL更方便，但SPDIF没了始终还是有些遗憾。

　　由于没有其他的板子，接下来就是主板咯。

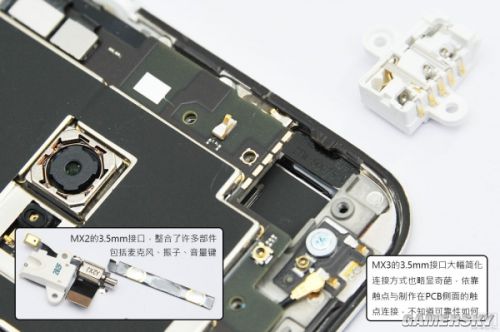

　　首先拆掉3.5mm插座。这一代的3.5mm插座设计非常良心，拆的时候让楼主少折腾了不少，一个螺丝，直接就可以取下，不像以前总是连着一大堆排线，一不小心还会扯断。插座和PCB的连接方式略显奇葩，这种靠侧边连接的方式在手机里是极少见的。

　　拧下螺丝，松开排线，拆主板就不再有任何障碍。
