PCB设计:
拆掉显卡背面的n颗螺丝后就可以分离开PCB和散热器。说明一下,我手里这片测试显卡,是N780OC-3GD Rev 1.0,PCB用的是全公版设计。技嘉有新推出Rev 2.0版本,PCB换为了非公版设计,供电变成了8+2相设计,请大家购买时注意。

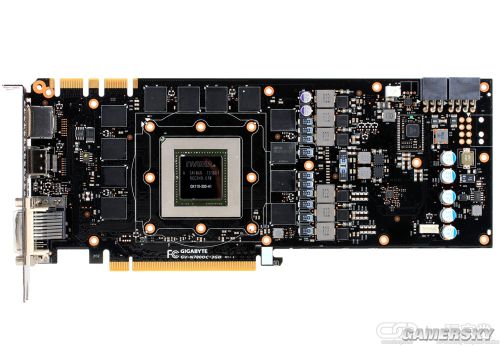

N780OC-3GD的PCB正视图,纯公版设计(供电用料略有区别)

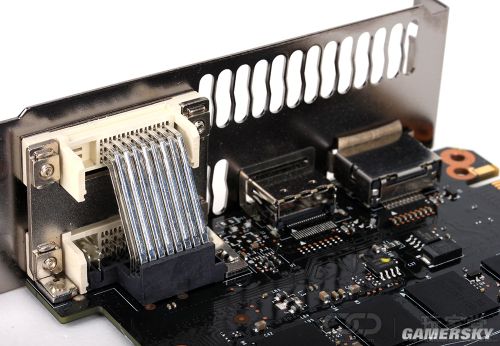

显卡的输出接口处,DVI接口的金属屏蔽罩不知道为什么惨遭阉割

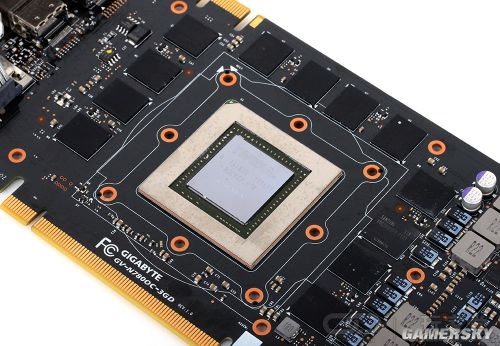

N780OC-3GD的GK110-300-A1核心,频率从公版的863-900MHz提升到了954-1006MHz(显存频率是一样的6008MHz)。
