供电设计:
核心和显存采用公版的6+2相供电设计,但这片卡在具体的料件选用上还是和公版有一些区别的。核心主控还是那颗有单独子PCB的安森美NCP4206,核心供电MOSFET换为了在GeForce GTX 590上用过的英飞凌TDA21220 DrMOS(50A),显存供电的MOSFET未变仍是安森美NTMFD4901NF集成式MOS(18A/30A),然后配以nichicon LF系列固态电容、三洋固态电容和钽电容(公版是聚合物铝电容+钽电容混合)等。

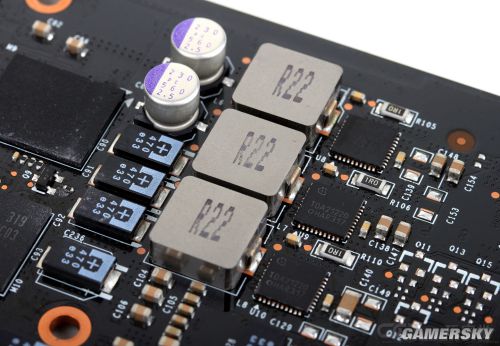

▲核心供电料件特写
▲安森美NCP4206主控

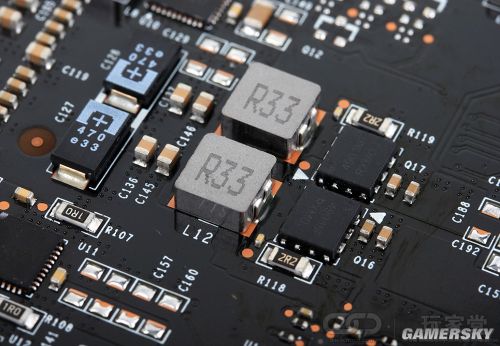

▲显存的2相供电
