风之力散热器二:
技嘉在上一代显卡上开始应用的“「三角立体」散热技术 ”结构是由n个三角形的铝制导热夹片,每两片之间夹一片铝制鳍片,通过穿过三角形夹片和鳍片的两根螺栓紧固构成,再配以鳍片扣Fin和热管的焊接直触处理。这样,上方的散热风扇产生的风就可以沿着导热夹片造成的两个斜坡将热量吹走。
但是后来发现一个问题,这部分加上显卡外壳后,顶部出风部分有1/3被外壳挡住了,一定程度上影响了散热效果。

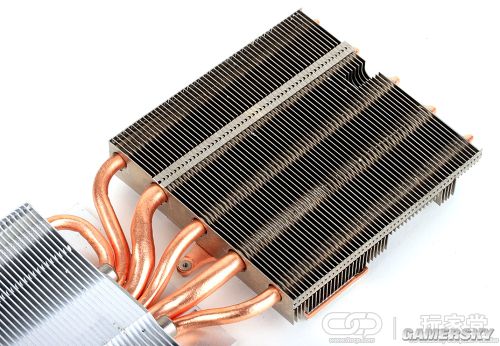

另外一侧的传统焊接热管鳍片结构,5根热管穿过,与鳍片结合部分采用回流焊设计

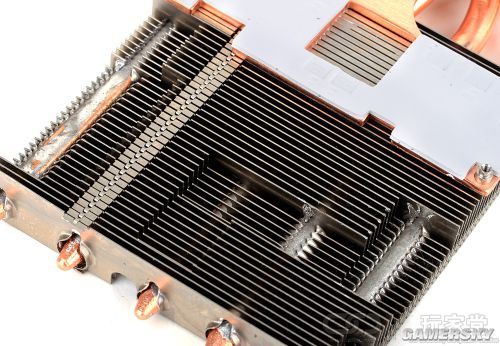

这侧鳍片为了避免与显卡上诸如供电接口等部分冲突,而削掉了一部分鳍片,从露出的热管上看,散热器用的焊料还是毕竟丰润的。

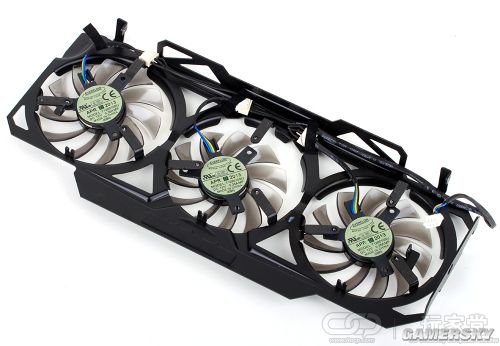

三个8cm风扇,还是技嘉常用的,来自EVERFLOW,型号T128010SU的扇子,参数12V 0.35A
