坚盔重甲严守防线，GTX 980 GAMING敦实的PCB做工用料

　　从来没有哪个产品能以纯粹的堆料鹤立鸡群，那只会让消费者无端买单，还好微星不算这其中的一员。PCB的设计规格以达到使用寿命和可靠性为目的，微星在这方面还是张弛有度的。

　　微星 GTX 980 GAMING PCB外观，附有显存和供电散热护甲，起散热和保护双重作用，接收到风扇下压的气流可以迅速散失热量，预防PCB热量淤积加速元件老化。

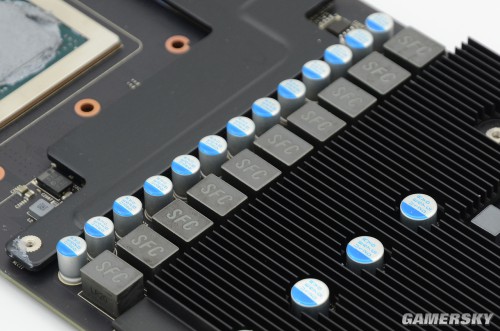

　　供电模块布局整齐有序，微星GTX 980 GAMING设计为8相核心供电和双相显存供电，为GM204核心和4GB高速GDDR5显存提供充沛动力。多相供电均匀分担功率和热量能有效延缓自身的老化速率。

铁素体全封闭防磁电感和日化铝壳电容，寿命的绝佳保证

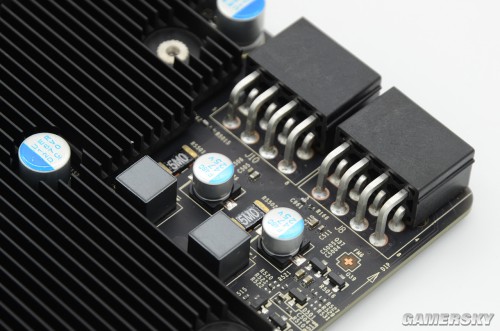

　　这里值得一提的是微星将GTX 980公版原设计的双6pin外接供电改为电流承受力更强的双8pin供电，使供电线路的电流承载力最大化，为极限超频玩家预设了海量冗余。每个供电线路连接有一个扼流线圈和初级耦合贴片电容，可见设计者一丝不苟。不过这对用户所用电源的接口规格提出更高的要求。

　　HDMI和DP等纯数字式视讯信号已经降低了对噪声的过滤要求，但视讯输出端口处低通滤波电路和耦合电容依然十分完整。

　　从新一代旗舰的输出端口设计上可以看出显示设备连接方式在潜移默化地不断进步。DVI只保留一个DVI-I双通道接口之外，其余全是符合高清数字标准的DP与HDMI。其中HDMI接口经过镀金处理，确保由此混合输出的音频信号纯净无杂讯，这与USB DAC镀金接口同理。
