从高端卡看散热 《显卡散热识别》速成班

　　假如你买了一片显卡，回来之后才发现散热差怎么办？假如不通过专业温度测试，你如何能够判断显卡的大概散热能力呢？为什么玩家都有一种共识，顶级非公版显卡的散热一般都比公版显卡强呢？其实只要给出显卡风扇拆解图，懂行的人都能大概判断出孰优孰劣，这不是经验，而是一种学问，这门学问其实并不难！

　　常见的显卡散热无非三类：风冷、水冷、液氮。风冷是最为普遍的散热方式，主要靠风扇气流进行散热；而水冷则相对高端，散热效果也更好，不过成本也更高，而且组装困难，因此水冷还并未成为标配，但是在未来，水冷或许将代替风冷形成普及之势；液氮散热，那就离普通玩家太遥远了，液氮一般只存在部分专业的超频领域，用于挑战显卡极限频率，跟普通玩家也没多大关系了。风冷散热就是今天的主题。

　　要想学会分辨显卡散热设计优劣，做到以下三点就够了。一、了解显卡风冷散热的原理；二、了解散热器各部件的组成和功能；三、综合判断显卡风冷散热能力。做到这三点，给你一片显卡的风扇和拆解图，即使不用测试，你也能自行分辨其大概的散热能力。

　　下面，就以索泰GTX1080-8GD5X PGF这款高规格堆料显卡为活教材，来一一认识风冷散热设计。

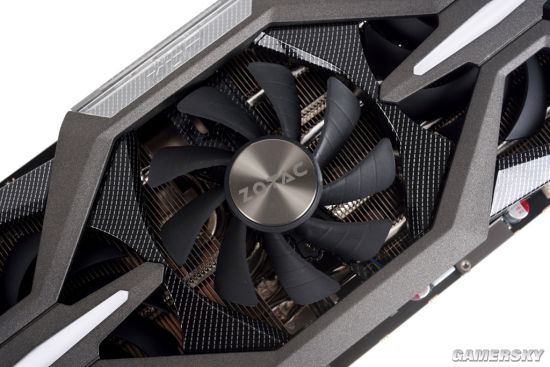

首先要了解的是显卡风扇的散热原理

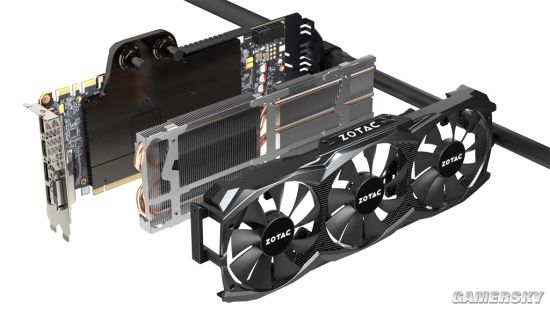

　　风冷散热主要针对的是显卡的核心GPU散热，辅以显存以及供电电路的元件散热，其主要的工作原理就是通过热管将GPU核心温度迅速的传到至显卡散热鳍片之上，再由大面积的散热鳍片均匀热量，然后通过显卡风扇的风流带走鳍片上的热量，反复循环，让显卡GPU达到快速散热的效果。其实水冷也差不多，只不过水冷导热是通过流过水冷头的水冷液，效果更好。

　　总结起来也很简单，风冷散热的原理其实就是三个步奏：吸热——导热——散热。

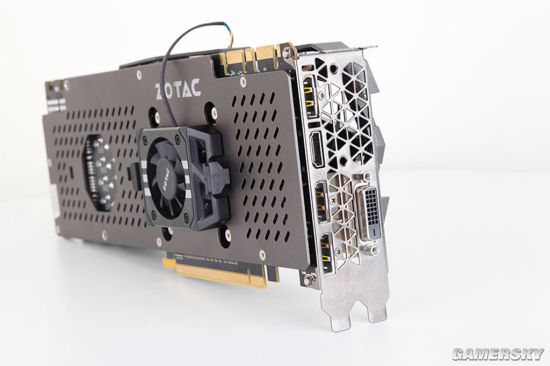

　　当然在部分显卡之上还把风冷散热用在了其他的地方，比如索泰的独家散热技术3D-Storm立体散热引擎，就在显卡的背面供电电路和GPU核心PCB背面增加了两个小风扇，用直吹的方式辅助PCB进行散热，配合合金导热背板，有效降低PCB温度。
