从高端卡看散热 《显卡散热识别》速成班

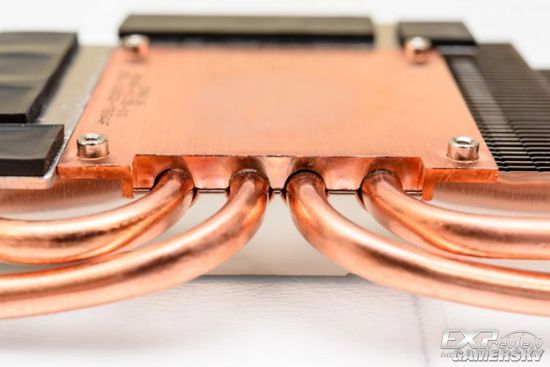

　　而部分显卡则是采用的纵向贯穿热管设计，而且裸露在空气中的部分严重影响了热管的导热效率。看似整齐的排列在一起的热管，实则导热效率并不出色。

　　鳍片是显卡散热器的经脉骨骼。

　　正是通过这些庞大的经脉和骨骼把热量传遍整个散热器，并由风扇风流导出显卡之外。

　　决定鳍片导热和散热效率的就是鳍片的空气接触面积、与热管的接触面积、热管与鳍片的焊接工艺三个重要的因素。鳍片空气接触面积越大，导热散热效能越高，简单来说就是鳍片的高度和密集程度；

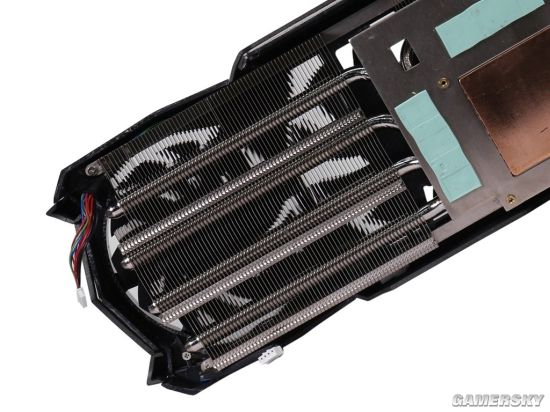

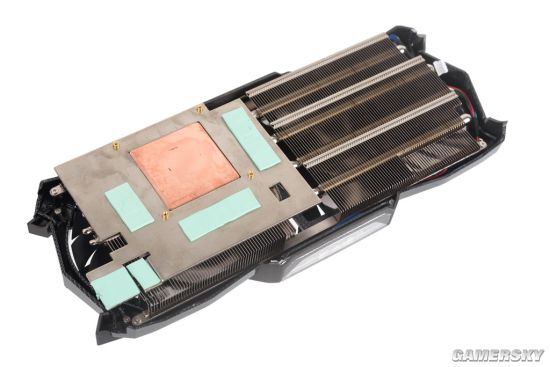

　　而与热管的接触面积越大，导热效率也会月高，前面提到的横排热管和纵排热管的方式就明显可以看出，横向排列的热管与鳍片的接触更充分。

　　热管与鳍片的焊接也很重要，因为热管和鳍片是无法一体成型生产的，因此在接触时难免会产生空隙影响导热效率，所以很多显卡都做了热管鳍片焊接处理，目的就是通过焊接工艺把鳍片和热管更紧密的结合在一起，增强导热效率，在索泰PGF这样的高端显卡上都可以看到这一技术。当然也有部分显卡为了节省成本和缩短生产工序而忽略这一步的。

　　如果能看到这里，那么恭喜你，你基本已经能够仅凭图片和散热器参数来判断一款显卡的基本散热能力了。不信？你可以随便找两片卡试试！
