从高端卡看散热 《显卡散热识别》速成班

热管是显卡散热器的血管，起到吸热导热的作用

　　如何把接触面积那么小的GPU发出的大量热量快速的吸收并导出是显卡散热设计的重要环节，而风冷散热器很多都是借用热管来完成这一项工作的。

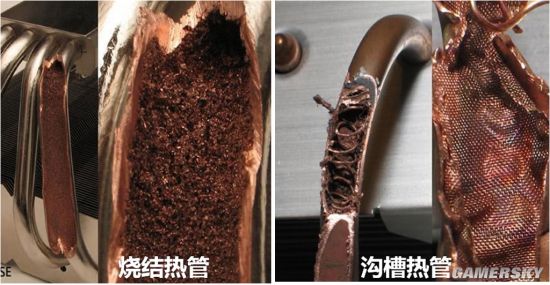

　　常见的热管有烧结热管和沟槽式热管，烧结热管效率更高。封闭的热管内部有部分水，与高温GPU接触液体气化吸热，而气化的液体在热管内部流动渐渐放热冷凝，把温度传遍整条热管，从而达到吸热和导热的目的。因此热管的数量和直径直接决定了显卡导热效率。热管越多，直径越大导热效率就越高。

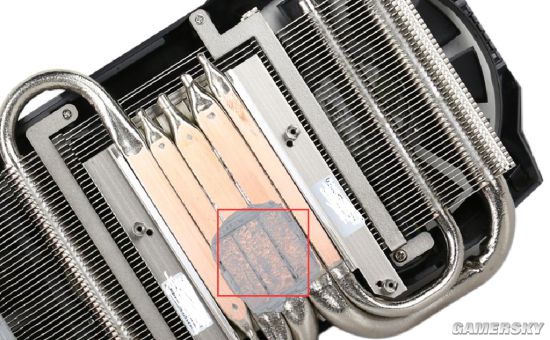

　　热管与GPU的接触方式同样重要，直接影响着导热效率，而比较常见的方式一般为两类，一类是热管直触，可直接与GPU接触，主要优点就是较低的成本。但是在热管数量多的时候，热管横截面积远远大于显卡的GPU核心面积时，热管直触的设计就有些不好用了。举个列子，5根热管跟GPU直触，但是GPU核心职能接触到其中三根，那么另外两根热管就相当于打酱油的，完全浪费，导热效率大打折扣。这个时候就会用到另外一种接触方式。

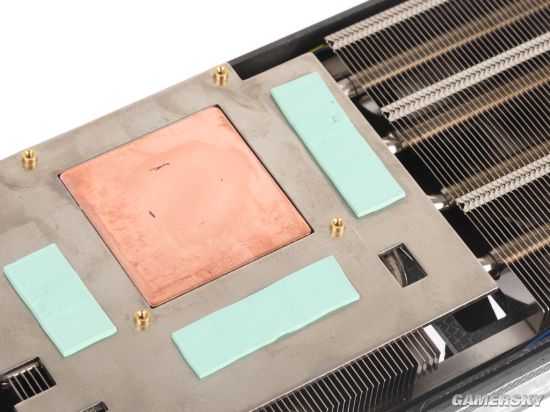

　　第二种接触方式就是铜底接触导热，比如索泰的1080 PGF OC显卡运用了8+6mm直径的5根热管来进行导热。5根热管的横截面积远远大于GPU的核心面积。因此，要保证5根热管都能发挥出同样的导热性能，借助一个纯铜散热铜底，热管紧密镶嵌与铜底之中，再由铜底全覆盖接触GPU，保证最佳的传热效果，尽管这种处理方式会有较高的成本。

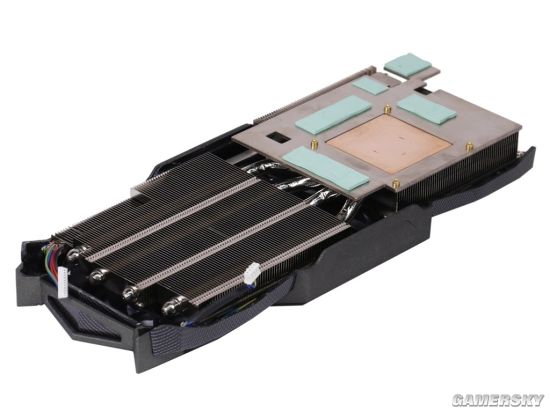

　　热管的弯折程度也会影响导热效率，由于热管内部是由水汽流动进行导热的，因此，尽量避免热管弯折可以使热管导热效率发挥到最佳。虽然显卡散热器设计中，弯折是不可避免，但不可避免的情况下，尽可能减少热管弯折的幅度。像GTX1080 PGF OC这样的横向贯穿式热管设计，就是尽可能减少热管弯折而设计的，能快速的将GPU温度导出至鳍片之上。
