微星Z690暗影主板超频：12600K简单调试后性能暴增

主板外观及供电：

微星首次推出暗影系列主板是在Intel 400系列芯片组上，那时的暗影外观还较为简洁，甚至音频部分并没有散热装甲的覆盖。

虽然在供电设计等方面与ACE战神完全一致，但是仍然能够一眼看出来与ACE战神的区别。

而到了MEG Z690 UNIFY，暗影也走了装甲全覆盖的路线，能够起到保护主板、降低静电干扰以及增加散热效能的作用，使得该主板在颜值方面更上一层楼。

该主板采用了19+2相供电设计，为了保证给CPU提供更好的供电性能，微星MEG Z690 UNIFY暗影板采用2块非常大的供电散热模块，模块中间用一根热管进行相连，能够让热量散发的更加均匀。

该主板的CPU辅助供电接口为双8Pin。

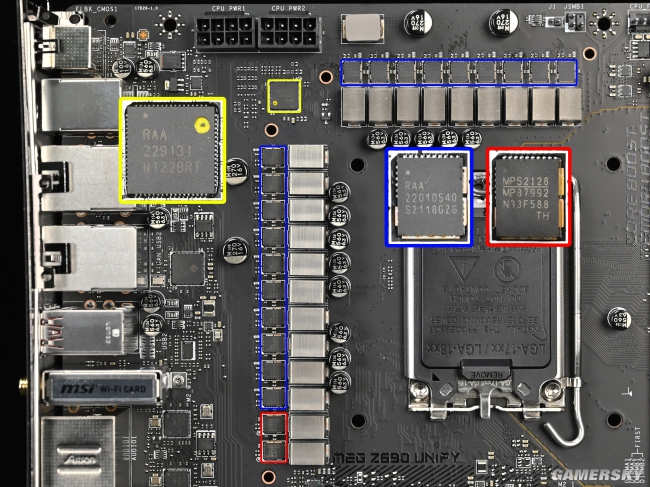

CPU供电应为21相直出式设计，其中CPU核心供电为19相（蓝色），其DrMos为RAA 22010540，每颗DrMos的最大输出电流为105A。其PWM芯片为Renesas的RAA229131（黄色）。值得一提的是，该主板并没有搭配核显供电，另外2相为辅助供电（红色），其DrMos为MPS的MP 8799S。

主板配有4条DDR5内存插槽，最高可支持DDR5-6666+ MHz以及128GB的内存容量。
