微星Z690暗影主板超频：12600K简单调试后性能暴增

主板插槽及细节：

由于Intel 12代酷睿处理器增加了对PCIe 5.0协议的支持，且Z690芯片组也开添加了PCIe 4.0协议的支持，所以相较于MEG Z590 UNIFY暗影主板来说，全新的MEG 690 UNIFY在接口方面的变化还是蛮大的（Z590暗影只有1个PCIe x16显卡插槽，Z690暗影有2个，且M.2固态硬盘支持数量也不同）。

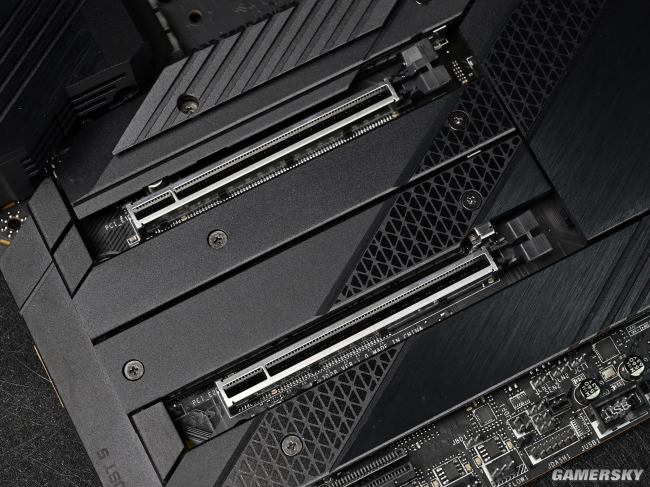

MEG Z690 UNIFY暗影主板拥有2根带金属装甲保护的PCIe x16显卡插槽，均支持PCIe 5.0协议，根据用户插入硬件数量可支持单条16速/0速或者8速/8速。

金属装甲保护的好处就是可以加固插槽，提升插槽的稳定性，同时起到抗干扰的作用。

最下边则有一个由芯片组提供的PCIe X4插槽，为PCIe 3.0 x4模式。

而在M.2固态硬盘方面，该主板配有5个带散热装甲的M.2固态硬盘插槽，其中最上边的有CPU提供PCIe 4.0 x4模式。

下边4个则是由芯片组提供，除了左下角的M.2插槽（M.2_4）支持PCIe 3.0 x4模式之外，其它3个插槽均支持PCIe 4.0 x4模式。

散热装甲除了起到保护固态硬盘的作用，还可以辅助固态硬盘进行散热，提高固态硬盘工作时的稳定性。

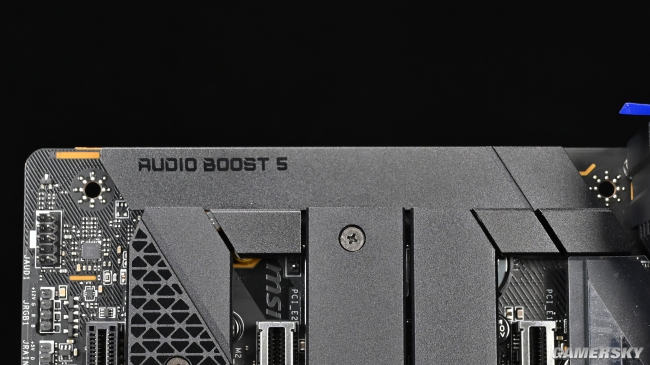

在音频方面，该主板配备了由Realtek ALC4080顶级板载音频芯片加日系尼吉康专业音频电容的组合，最大可推动600欧姆的耳机，且除了PCB板画了屏蔽线之外，板载音频区域的上方也设有屏蔽罩，能够尽可能的降低外接对音质的干扰。

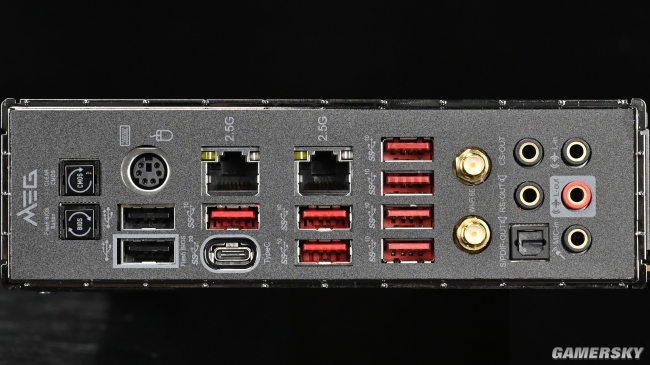

I/O接口部分，从左到右依次是1个清楚CMOS按键及1个快速刷新BIOS按键。1个PS/2接口以及2个USB 2.0接口（下边的接口配合快速刷新BIOS按键可实现不点亮电脑刷新BIOS）。1个.2.5G有线网卡接口以及1个USB 3.2 Gen2 Type-A接口和1个Type-C接口。第二个2.5G有线网卡接口以及2个USB 3.2 Gen2 Type-A接口。4个USB 3.2 Gen2 Type-A接口。1组无线网卡的Wi-Fi天线接口。1组带光纤的高清音频接口。

最后，这次的MEG Z690 UNIFY暗影主板也是首次加入了背板设计。背板设计能够在增加主板坚固性的同时起到辅助供电模块散热的效果，为用户超频提供更好的环境。
